Учебный стенд "Монтаж систем автоматики"

Артикул: УП7500

По запросу

Добавить в корзину

Задать вопрос

Гарантия и сервис ?

Оплата и доставка ?

Индивидуальная разработка ?

Важно!!!

Описание на сайте https://zarnitza.ru не является Техническим заданием для объявления аукциона и/или публичной офертой.

Чтобы получить соответствующее Техническое задание, просим обратиться к нам дополнительно!

Описание

Стенд предназначен для отработки практических навыков по монтажу, наладке, программированию и диагностике контрольно-измерительных приборов и систем автоматики. Практические работы, проводимые на оборудовании, направлены на формирование компетенций по чтению электрических схем, подбору инструмента и материалов, соблюдению техники безопасности, монтажу компонентов, прокладке и маркировке проводов, программированию программируемое логическое реле (ПЛР) и поиску неисправностей.
Для обработки сигналов в стенде используется программируемое логическое реле (ПЛР), для ввода управляющих сигналов – набор кнопок и переключателей, для индикации состояния выходов ПЛР используются лампы различных цветов.
Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования по направлению "Автоматизация технологических процессов и производств".

Преимущества

1. Учебный стенд «Монтаж систем автоматики» позволяет на практике освоить:

выполнение монтажа контрольно-измерительных приборов и электрических схем систем автоматики;
ведение наладки и сдача в эксплуатацию контрольно-измерительных приборов и электрических схем систем автоматики;
ведение технического обслуживания, эксплуатации и ремонта контрольно-измерительных приборов и электрических схем систем автоматики.

2. Соответствует приказу № 903 от 30.11.2023 г. "Об утверждении федерального государственного образовательного стандарта среднего профессионального образования по профессии 15.01.37 Слесарь-наладчик контрольно-измерительных приборов и автоматики".

Технические характеристики

Электропитание:
- от однофазной сети переменного тока с рабочим нулевым и защитным проводниками — 220 В;
- частота питающей сети — 50 Гц.
Потребляемая мощность — 60 Вт.
Исполнение щитовое.
Габаритные размеры — 600 х 600 х 115 мм.
Масса стенда, не более — 10 кг.

Комплектация

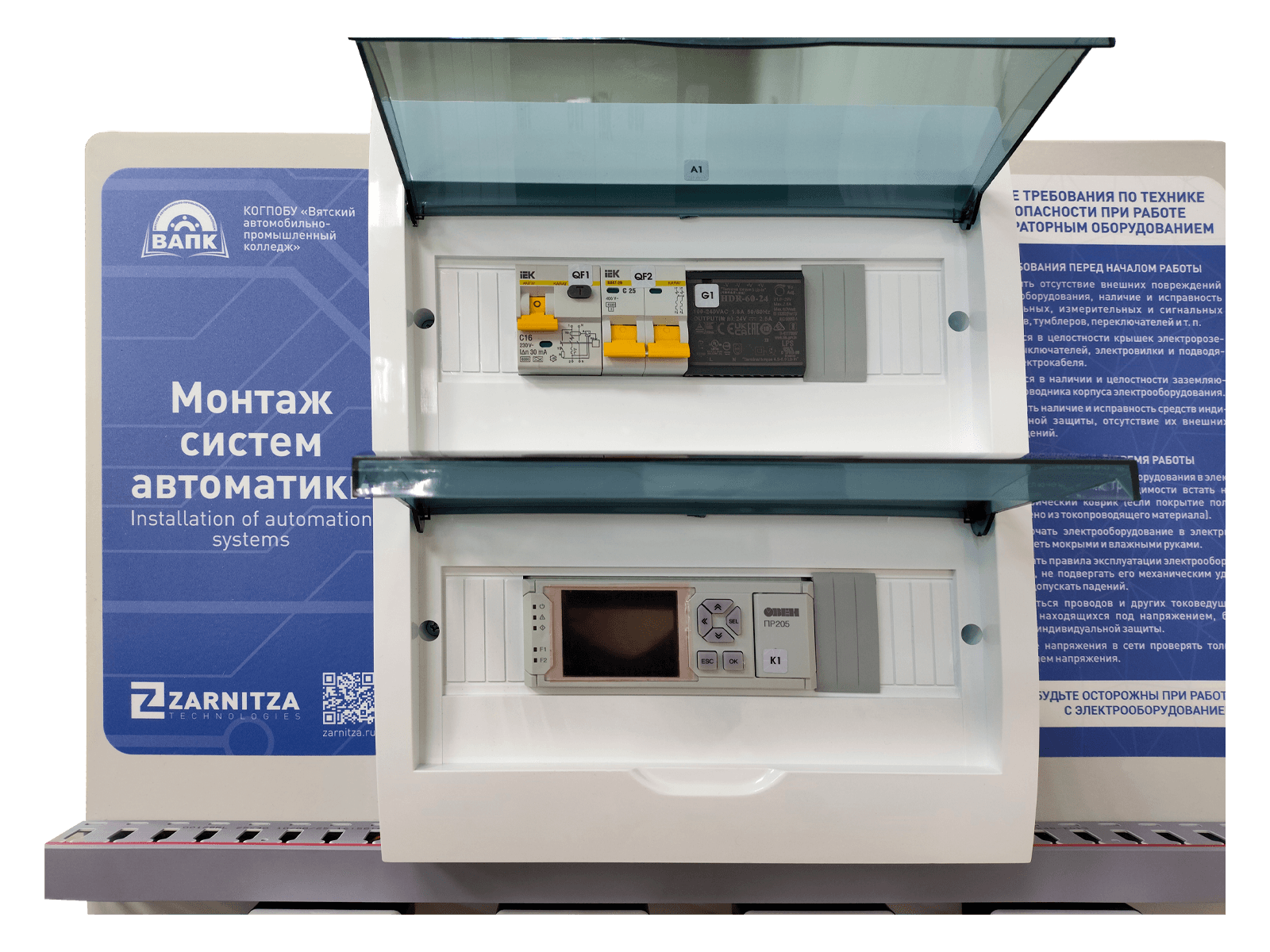

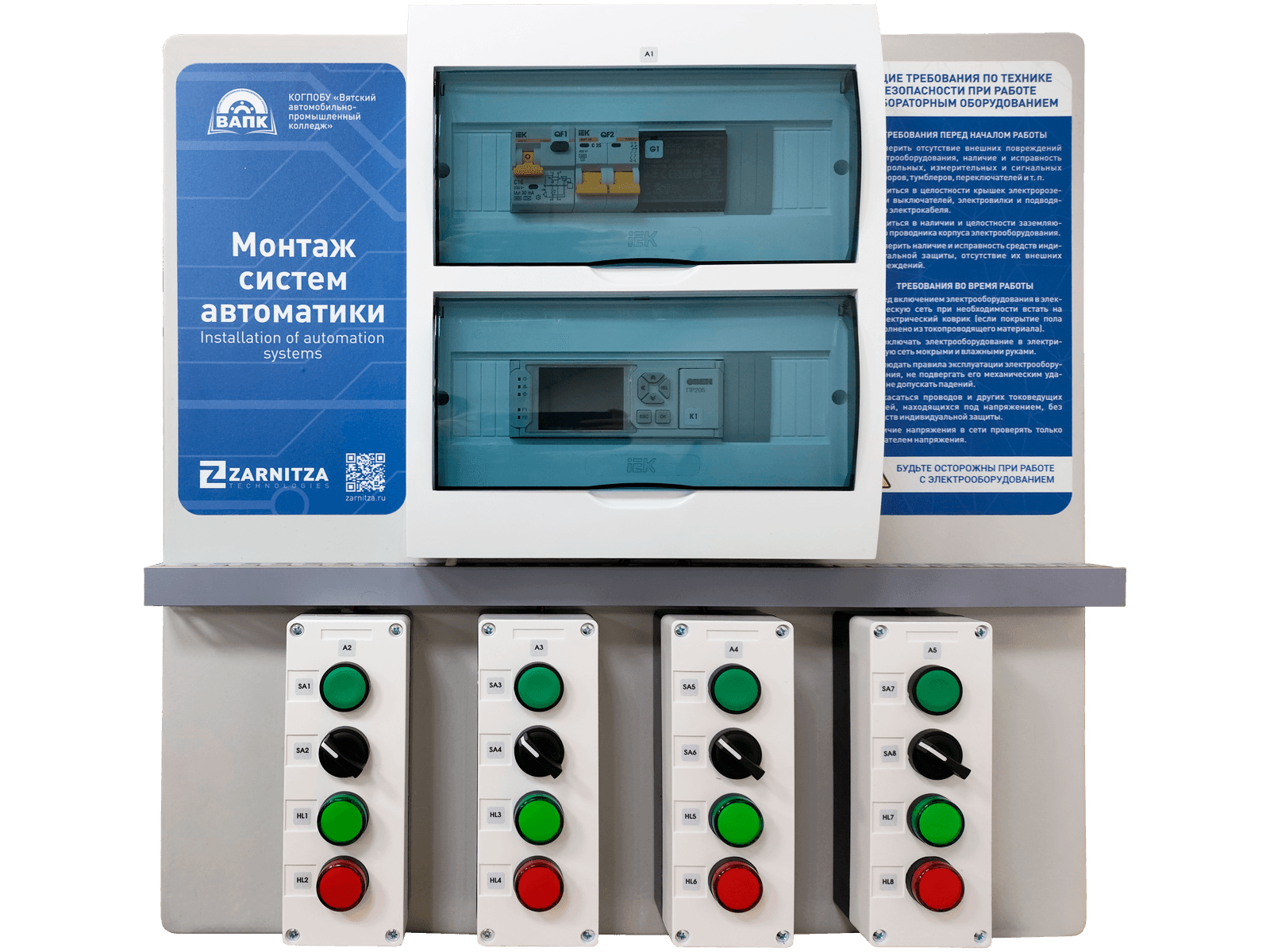

1. Учебный стенд "Монтаж систем автоматики" (в сборе):

монтажный щит;
пластиковый корпус (щит распределительный) навесной, на 24 модуля;
программируемое логическое реле (ПЛР);
блок питания 24VDC для DIN-рейки;
автоматический выключатель дифференциального тока 2П 16А 30мА, х-ка С (тип А), 4.5кА;
автоматический выключатель 2П 25А 4,5кА, х-ка С;

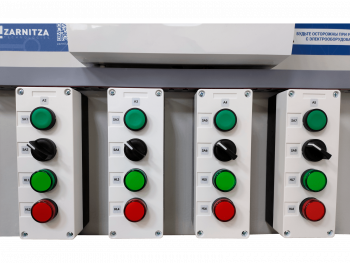

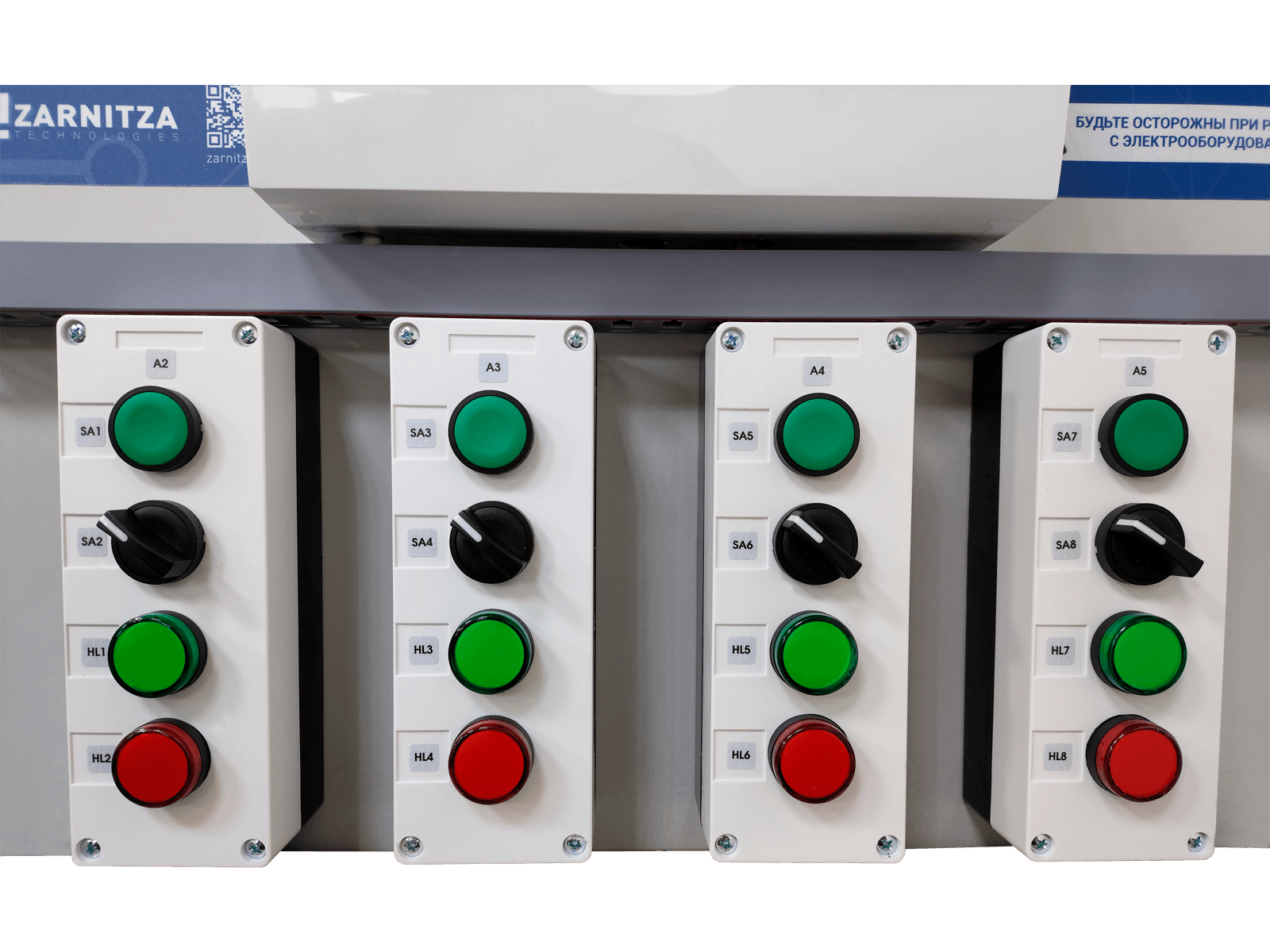

пост кнопочный на 4 отверстия (4 шт.);
переключатель, НО+НЗ контакты, 2 фиксированных положения (4 шт.);
выключатель кнопочный, НО контакт, без фиксации, без подсветки, зеленая головка (4 шт.);
лампа индикационная, зеленый свет, 24VDC, светодиодная (4 шт.);
лампа индикационная, красный свет, 24VDC, светодиодная (4 шт.);
клеммная колодка пружинная самозажимная серая, сечение провода 0,5-6 мм² (2 шт.);
клеммная колодка пружинная самозажимная желто-зеленая, сечение провода 0,5-6 мм²;
концевой стопор на DIN-рейку 35 мм (5 шт.);
держатель маркировочной планки (для крепления на концевой стопор).
