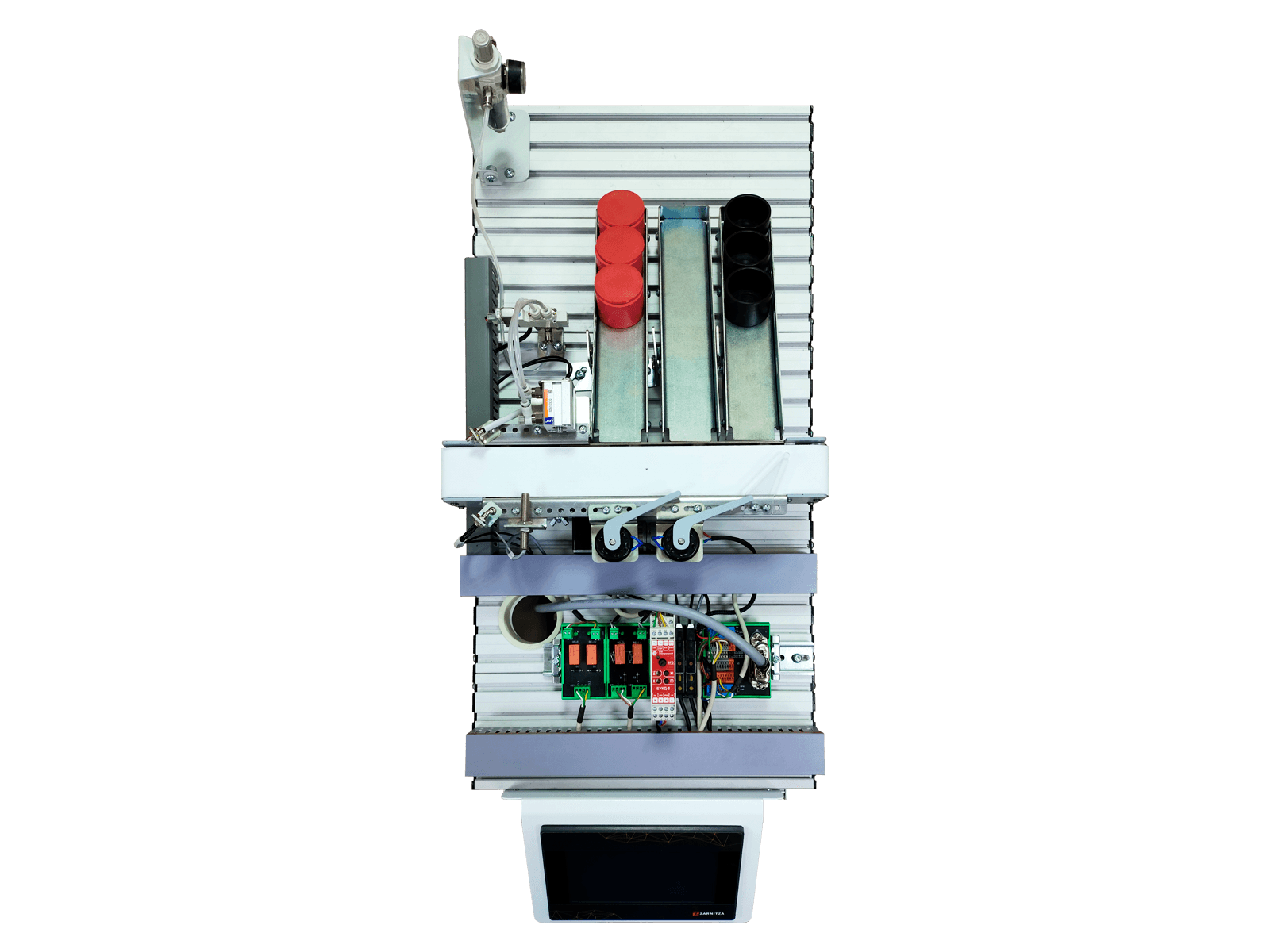

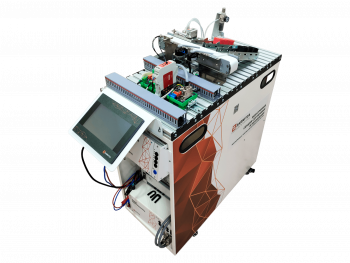

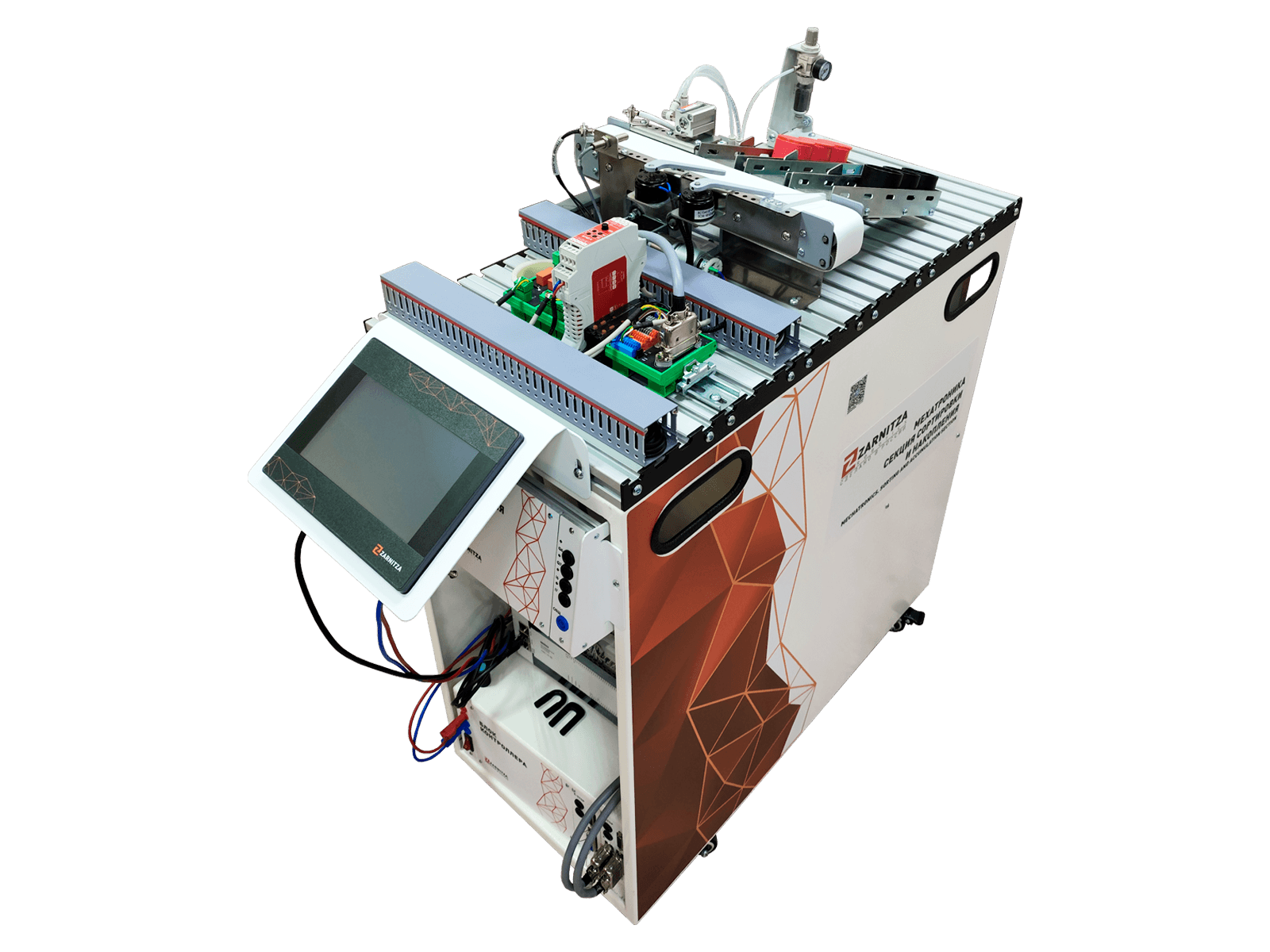

Станция предназначена для проведения обучения навыкам работы по сборке, наладке механических и пневматических устройств, программированию ПЛК, для управления устройствами, изучения промышленных языков программирования стандарта МЭК 61131-3.
Состав оборудования станции включает:
• конвейерные модули;
• стоппер;
• сепаратор.
Схема работы и выполняемые операции:
• станция распределения оснащена двумя конвейерными модулями; линия каждого конвейерного модуля, используя электрический привод, имеет возможность транспортировать заготовки в двух направлениях;
• наличие заготовки в начале и в конце конвейерных линий определяется оптическими датчиками;
• дополнительное пневматическое устройство – стоппер, обеспечивает остановку заготовок для определения их цвета и материала в целях последующей сортировки (цвет и материал заготовок определяется с помощью оптического диффузионного и индуктивных датчиков);
• дополнительное исполнительное устройство – сепаратор, может проводить сортировку заготовок по двум конвейерным линиям в зависимости от их цвета и материала.
Управление осуществляется при помощи программируемого логического контроллера. Для ввода управляющих сигналов и индикации текущего состояния секции используется панель оператора.
Полностью соответствуя Приказу № 684 от 14.09.2023 г. "Об утверждении ФГОС среднего профессионального образования по специальности 15.02.10 "Мехатроника и робототехника", станция позволяет обучать перечисленным ниже видам профессиональной деятельности.
"Сборка, программирование и пуско-наладка мехатронных систем", осваиваемые профессиональные компетенции:
• выполнять сборку различных узлов мехатронных устройств и систем;
• выполнять снятие и установку датчиков мехатронных устройств и систем;
• производить наладку и регулировку различных узлов и агрегатов мехатронных устройств и систем;
• проводить конфигурирование и настройку программного обеспечения мехатронных устройств и систем;
• проводить конфигурирование и настройку параметров информационной вычислительной сети мехатронной системы;
• проводить комплексную настройку мехатронных устройств и систем с использованием программного обеспечения контроллеров и управляющих электронно-вычислительных машин, их устройств управления.
"Техническое обслуживание узлов и агрегатов мехатронных устройств и систем", осваиваемые профессиональные компетенции:
• выявлять внешние дефекты узлов и агрегатов мехатронных устройств и систем в результате их внешнего осмотра;
• проводить контроль работоспособности программного обеспечения электронных устройств управления, приводов и датчиков мехатронных устройств и систем;
• выявлять отработавшие ресурс или вышедшие из строя компоненты мехатронных устройств и систем;
• заменять отработавшие ресурс или вышедшие из строя компоненты мехатронных устройств и систем;
• проводить контроль корректности работы и обновление программного обеспечения мехатронных устройств и систем;
• проводить текущее техническое обслуживание узлов и агрегатов мехатронных устройств и систем.
Комплект учебно-лабораторного оборудования "Мехатроника. Станция распределения"
914 200
914 200
Добавить в корзину
Комплект учебно-лабораторного оборудования "Мехатроника. Станция распределения"
Артикул: УП6309
914 200 *
* Информация о товаре носит справочный характер и не является публичной офертой (п. 2 ст. 437 ГК РФ).
По запросу
Гарантия и сервис ?
На все товары действует гарантия и предоставляется постгарантийное обслуживание. Подробнее по телефону 8 (800) 775-37-75
Оплата и доставка ?
Доставка осуществляется по всей России и странам СНГ. Подробнее о том, как сделать заказ по ссылке
Индивидуальная разработка ?
Оборудование может быть изготовлено или модифицировано в соответствии с пожеланиями заказчика. Подробнее по телефону 8 (800) 775-37-97
Важно!!!
Описание на сайте https://zarnitza.ru не является Техническим заданием для объявления аукциона и/или публичной офертой.
Чтобы получить соответствующее Техническое задание, просим обратиться к нам дополнительно!
Описание
Преимущества
1. Возможность создания более сложных конфигураций линий благодаря конструктивным возможностям секций мехатроники.
2. Отражает последние технологические достижения в сфере мехатроники.
3. Современные технологии и качественные материалы обеспечивают продолжительный срок службы оборудования, его устойчивость к негативному влиянию внешней среды во время транспортировки и хранения.
4. Отсутствие риска для здоровья обучающихся во время практических занятий благодаря учету всех норм безопасности при разработке оборудования.
2. Отражает последние технологические достижения в сфере мехатроники.
3. Современные технологии и качественные материалы обеспечивают продолжительный срок службы оборудования, его устойчивость к негативному влиянию внешней среды во время транспортировки и хранения.
4. Отсутствие риска для здоровья обучающихся во время практических занятий благодаря учету всех норм безопасности при разработке оборудования.
Технические характеристики
Электропитание
Исполнение: мобильное.
Рекомендуемое количество человек, одновременно работающих с оборудованием: 2.
- От однофазной сети переменного тока с рабочим нулевым и защитным проводниками: 220 В.
- Частота питающей сети: 50 Гц.
- Потребляемая мощность: не более 100 Вт.
Исполнение: мобильное.
Рекомендуемое количество человек, одновременно работающих с оборудованием: 2.
Комплектация
1. Станция распределения.
2. Набор заготовок.
3. Пульт симуляции дискретный.
4. Кабель питания пульта симуляции.
5. Дискретный кабель ввода/вывода SysLink (перекрестный), 2,5 м.
6. Принадлежности для подключения компрессора.
7. Кабель Ethernet.
8. Кабель USB 2.0 AM-BM.
9. Электронный носитель информации.
10. Документация:
• паспорт изделия;
• руководство по эксплуатации;
• методические рекомендации.
2. Набор заготовок.
3. Пульт симуляции дискретный.
4. Кабель питания пульта симуляции.
5. Дискретный кабель ввода/вывода SysLink (перекрестный), 2,5 м.
6. Принадлежности для подключения компрессора.
7. Кабель Ethernet.
8. Кабель USB 2.0 AM-BM.
9. Электронный носитель информации.
10. Документация:
• паспорт изделия;
• руководство по эксплуатации;
• методические рекомендации.
