Комплект учебно-лабораторного оборудования "Устройство и настройка систем отопления и водоснабжения"

Артикул: УП5089

По запросу

Запросить цену

Задать вопрос

Гарантия и сервис ?

Оплата и доставка ?

Индивидуальная разработка ?

Важно!!!

Описание на сайте https://zarnitza.ru не является Техническим заданием для объявления аукциона и/или публичной офертой.

Чтобы получить соответствующее Техническое задание, просим обратиться к нам дополнительно!

Описание

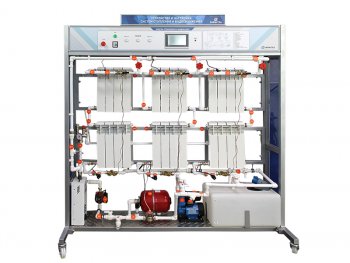

Стенд напольного двухстороннего исполнения конструктивно представляет собой действующую закрытую гидравлическую систему с установленными образцами датчиков, которые применяются в системах контроля и учета расхода воды, контроля давления и температуры воды на объектах ЖКХ и радиаторов водяного отопления. Система трубопроводов и шаровых кранов позволяет моделировать необходимую для выполнения лабораторных работ конфигурацию системы отопления.

Базовая комплектация:

Лабораторный стенд "Устройство и настройка систем отопления и водоснабжения"	1
Ноутбук	1
Программное обеспечение (на электронном носителе)	1
Преобразователь интерфейсов USB – RS485	1
Комплект соединительных проводов и кабелей	1

Комплектация

1. Лабораторный стенд "Устройство и настройка систем отопления и водоснабжения".
2. Ноутбук.
3. Программное обеспечение (на электронном носителе).
4. Преобразователь интерфейсов USB – RS485.
5. Комплект соединительных проводов и кабелей.
6. Вывеска с названием стенда.
7. Паспорт изделия.
8. Руководство по эксплуатации.
9. Методические указания по проведению лабораторных работ.

Технические характеристики

Габариты: 1900 х 800 х 1850 мм.
Масса: не более 150 кг.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность от сети: не более 3,5 кВт.

Назначение

Комплект учебно-лабораторного оборудования "Устройство и настройка систем отопления и водоснабжения" (далее стенд) предназначен для ознакомления с основными контрольно-измерительными приборами, используемыми в системах водоснабжения и отопления, изучения принципов их работы и возможности применения, ознакомления с устройствами для регулирования расхода теплоносителя и поддержания давления и изучения принципов их работы.

Оборудование может применяться в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по направлению "Измерительные приборы давления, расхода, температуры".

Состав

Универсальное металлическое основание с колесными опорами.
Насос циркуляционный.
Электрический котел.
Фильтр для очистки воды.
Радиатор водяного отопления (6 шт.).
Бак расширительный.
Регулятор перепада давления (2 шт.).
Запорный кран.
Запорный клапан.
Автоматический воздухоотводчик.
Регулятор давления.
Трехходовой смесительный кран с пропорциональным управлением.
Насос центробежный.
Система измерения давления температуры и расхода теплоносителя с электронными датчиками.

Учебно-методическое пособие

Определение гидравлических характеристик приборных узлов однотрубных систем отопления с трехходовыми и проходными термостатическими клапанами.
Определение теплоотдачи и теплотехнических характеристик отопительных приборов.
Определение гидравлической характеристики и тепловой нагрузки стояков системы отопления.
Настройка балансировочных клапанов, регуляторов расхода и перепада давления.
Гидравлическая балансировка циркуляционных колец системы отопления пропорциональным методом.
