Комплект учебно-лабораторного оборудования "Компоненты волоконно-оптической линии связи"

Артикул: УП6447

По запросу

Запросить цену

Задать вопрос

Гарантия и сервис ?

Оплата и доставка ?

Индивидуальная разработка ?

Важно!!!

Описание на сайте https://zarnitza.ru не является Техническим заданием для объявления аукциона и/или публичной офертой.

Чтобы получить соответствующее Техническое задание, просим обратиться к нам дополнительно!

Описание

Лабораторный стенд выполнен в виде набора специализированного оборудования и аксессуаров и представляет собой рабочее место для бригады студентов из двух человек.

Базовая комплектация:

Комплект учебно-лабораторного оборудования "Компоненты волоконно-оптической линии связи"	1
Комплект оптических соединительных кабелей	1
Кабель питания	1

Комплектация

1.   Комплект учебно-лабораторного оборудования "Компоненты волоконно-оптической линии связи".
2.   Комплект оптических соединительных кабелей.
3.   Паспорт изделия.
4.   Руководство по эксплуатации.
5.   Методические указания по выполнению лабораторных работ.

Технические характеристики

Исполнение: настольное.
Габариты: не более 1100 х 400 х 600 мм.
Масса: не более 20 кг.
Электропитание: 220 В, 50 Гц.
Тип используемого волокна: одномодовое, многомодовое.
Тип соединителей: ST, FC, LC, SC.

Назначение

Комплект учебно-лабораторного оборудования "Компоненты волоконно-оптической линии связи" (КВОЛС) предназначен для изучения активных и пассивных компонентов волоконно-оптических линий связи (ВОЛС).

Состав

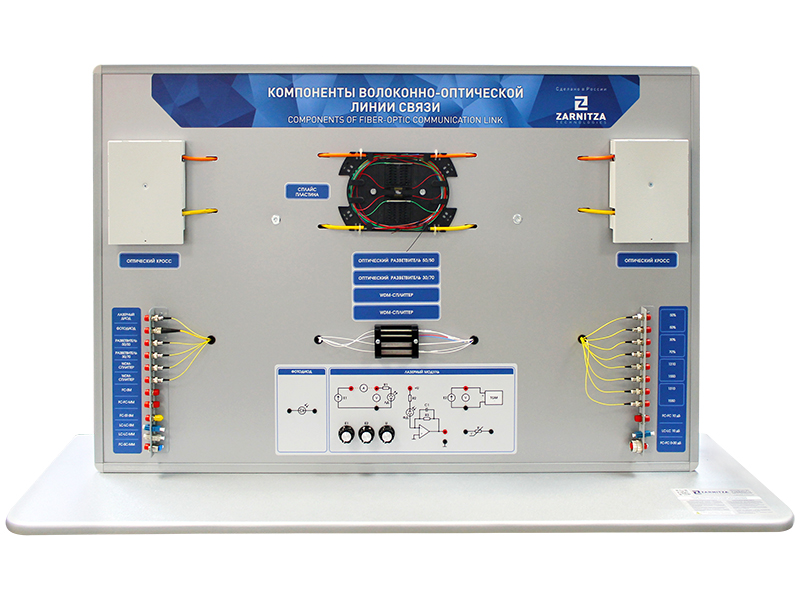

Лабораторный стенд "Компоненты волоконно-оптической линии связи" в сборе, на лицевой панели которого размещены:

Оптические кроссы с розетками для одномодового и многомодового волокна.
Кабельные сборки (одномодовая и многомодовая) с различными типами постоянных соединений, закрепленных на сплайс-пластине.
Разъемные соединители (соединительные и переходные розетки для одномодового и многомодового волокна).
Постоянные и переменный аттенюаторы.
WDM сплиттеры.
Оптические разветвители.
Лазерный модуль для исследования.
Оптический приемник для исследования.
Источник оптического излучения.
Измеритель оптической мощности.
Мультиметр.

Учебно-методическое пособие

1.   Сборка ВОЛС и работа с измерительным оборудованием (источником оптического излучения и измерителем оптической мощности).
2.   Исследование энергетической характеристики лазерного модуля.
3.   Исследование характеристик фотоприемника: темновой ток, токовая чувствительность.
4.   Исследование затухания в оптическом волокне методом вносимых потерь.
5.   Исследование потерь постоянных соединений SM и ММ ВОЛС (сварка, сплайс, обрыв) по потерям.
6.   Исследование разъемных соединений SM и ММ ВОЛС.
7.   Исследование постоянных и переменных аттенюаторов для SM и MM ВОЛС.
8.   Исследование различных видов оптических разветвителей по коэффициенту деления.
9.   Исследование WDM сплиттеров.
10.   Сборка и исследование простейших оптических сетей с уплотнением на WDM сплиттерах.
