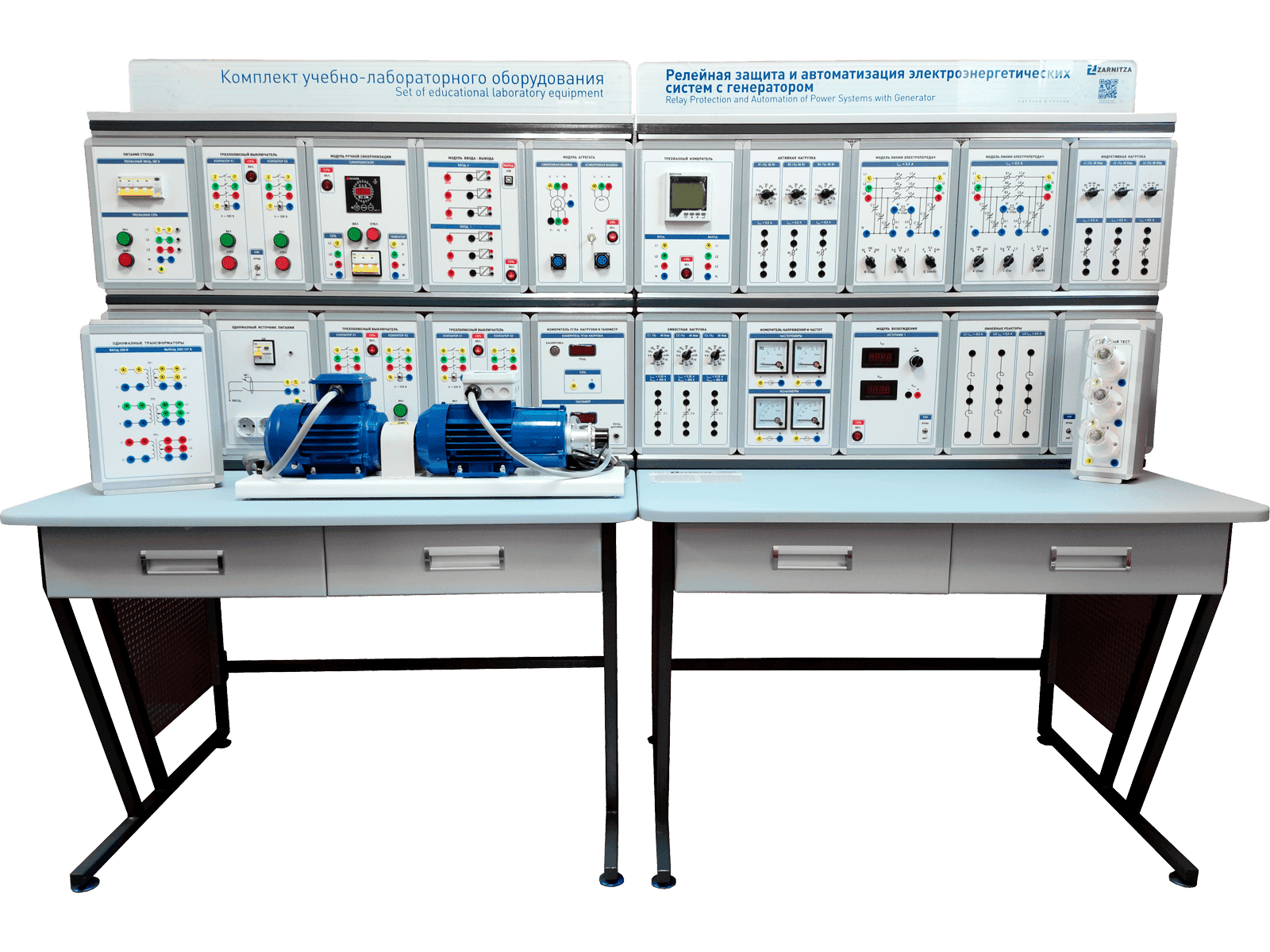

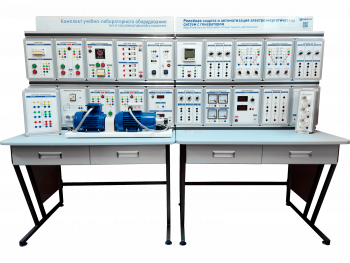

Комплект оборудования "Релейная защита и автоматизация электроэнергетических систем с генератором"

1. Лабораторный стенд "Релейная защита и автоматизация электроэнергетических систем с генератором".
2. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (2 шт.).
3. Ноутбук.
4. Программное обеспечение "Менеджер эксперимента" (на электронном носителе).
5. Электромашинный агрегат с оптическим энкодером.
6. Комплект соединительных проводов и кабелей.
7. Вывеска с названием стенда.
8. Паспорт изделия.
9. Руководство по эксплуатации.
10. Методические указания для проведения лабораторных работ.

• Габариты: 2260 х 850 х 1750 мм.
• Электропитание: 380 В, 50 Гц.
• Потребляемая мощность: не более 700 Вт.
• Масса: не более 300 кг.

Комплект учебно-лабораторного оборудования (далее стенд) "Релейная защита и автоматизация электроэнергетических систем с генератором" позволяет исследовать принципы действия и настройки устройств релейной защиты и автоматики, моделировать работу автоматического управления и защиты.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам "Релейная защита электроэнергетических систем" и "Автоматизация электроэнергетических систем". Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

• Выключатель трехфазный (3 шт.).
• Индуктивная нагрузка.
• Модель линии электропередач (2 шт.).
• Модуль ввода- вывода.
• Однофазные трансформаторы (2 шт.).
• Питание стенда.
• Активная нагрузка.
• Линейные реакторы.
• Возбудитель синхронной машины.
• Преобразователь частоты.
• Модуль агрегата.
• Модуль ручной синхронизации.
• Ваттметр.
• Измеритель напряжений и частот.
• Емкостная нагрузка.
• Однофазный источник питания.

• Токовая отсечка двух линий электропередачи с односторонним питанием.
• Максимальная токовая защита двух линий электропередачи с односторонним питанием.
• Максимальная токовая защита с пуском по напряжению линии электропередач с односторонним питанием.
• Максимальная токовая защита с ограниченно зависимой выдержкой времени линии электропередач с односторонним питанием.
• Токовая направленная защита линий электропередачи в кольцевой сети.
• Защита от замыканий на землю в сети с большим током замыкания на землю.
• Защита от замыканий на землю в сети с малым током замыкания на землю.
• Продольная дифференциальная защита линии электропередачи.
• Поперечная дифференциальная защита параллельных линий электропередачи.
• Дистанционная защита линий электропередачи в сети с двусторонним питанием.

• Дифференциальная защита сборных шин.
• Токовая отсечка сборных шин.
• Дистанционная защита сборных шин.

• Дифференциальная защита трансформатора.
• Максимальная токовая защита трансформатора.
• Токовая защита обратной последовательности трансформатора.
• Токовая защита нулевой последовательности трансформатора.

• Устройство резервирования отказов выключателей (УРОВ).

• Дифференциальная защита генератора.
• Защита генератора от сверхтоков и перегрузок.

• Дифференциальная защита блока генератор-трансформатор.

• Максимальная токовая защита асинхронного двигателя.
• Дифференциальная защита асинхронного двигателя.
• Защита асинхронного двигателя от понижения напряжения.

• Автоматическое повторное включение линии электропередачи.
• Ускоренное действие защиты до автоматического повторного включения.
• Ускоренное действие защиты после автоматического повторного включения.
• Поочередное автоматическое повторное включение линии электропередачи.
• Автоматическое повторное включение линии электропередачи с двусторонним питанием.

• Автоматическое включение резерва питающего присоединения.
• Автоматическое включение резерва секционного выключателя.

• Автоматическое управление включением синхронного генератора на параллельную работу по способу самосинхронизации.
• Автоматическое управление включением синхронного генератора на параллельную работу по способу точной синхронизации.

• Автоматическое регулирование частоты автономной электрической системы.
• Автоматическое регулирование активной мощности синхронного генератора, работающего параллельно с электрической системой бесконечной мощности.

• Автоматическое регулирование напряжения изменением возбуждения синхронного генератора.

• Автоматическое управление режимом одномашинной электрической системы, работающей параллельно с электрической системой бесконечной мощности.
• Автоматическое управление режимом автономной одномашинной электрической системы.

• Автоматическое предотвращение нарушения динамической устойчивости форсированием возбуждения синхронного генератора.
• Автоматическое предотвращение нарушения динамической устойчивости быстродействующим кратковременным снижением мощности первичного двигателя синхронного генератора.
