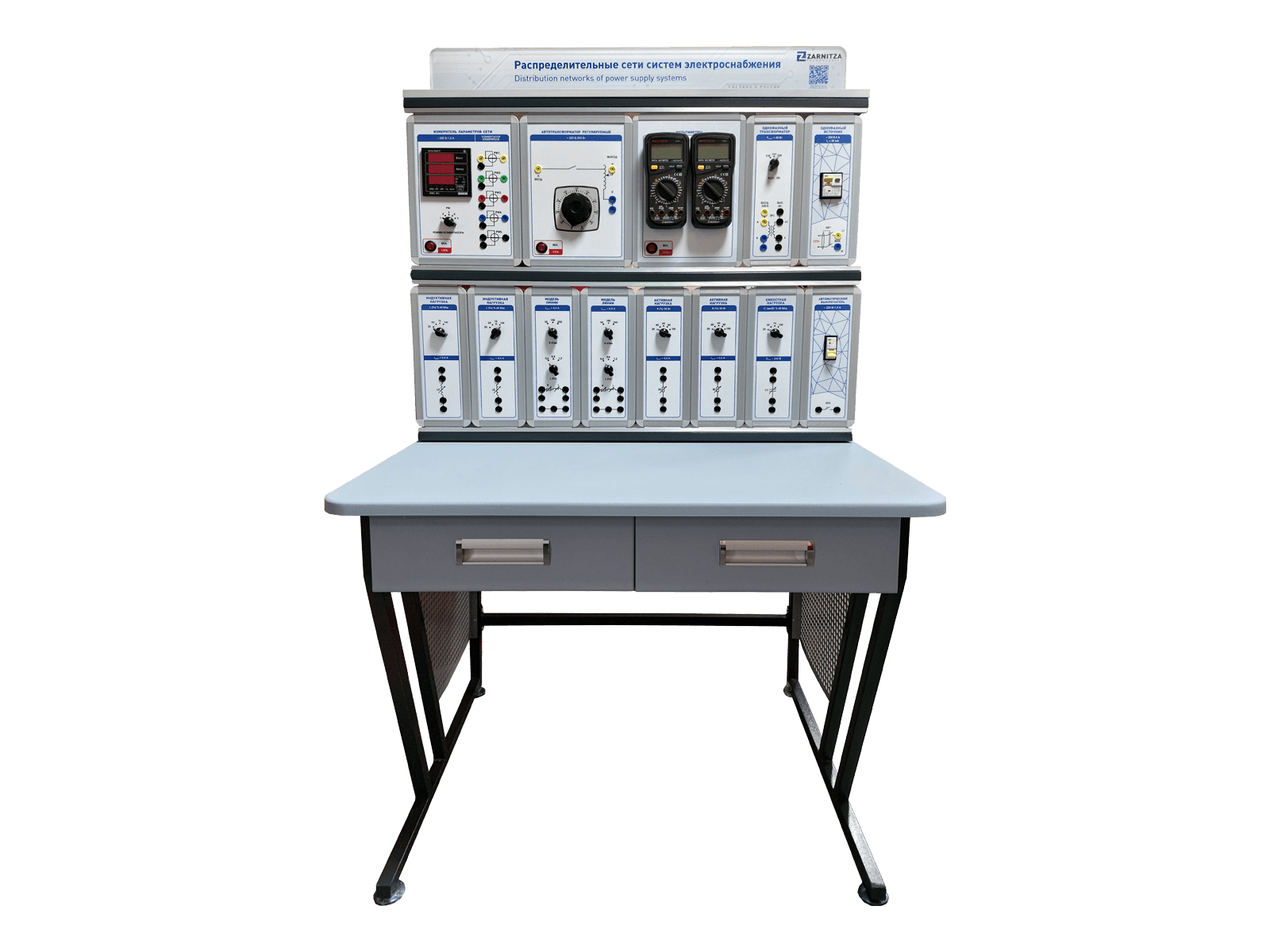

Лабораторный стенд изготовлен в модульном исполнении.
Комплект учебно-лабораторного оборудования "Распределительные сети систем электроснабжения"
По запросу
По запросу
Добавить в корзину
Комплект учебно-лабораторного оборудования "Распределительные сети систем электроснабжения"
Артикул: УП6547
По запросу
По запросу
Гарантия и сервис ?
На все товары действует гарантия и предоставляется постгарантийное обслуживание. Подробнее по телефону 8 (800) 775-37-75
Оплата и доставка ?
Доставка осуществляется по всей России и странам СНГ. Подробнее о том, как сделать заказ по ссылке
Индивидуальная разработка ?
Оборудование может быть изготовлено или модифицировано в соответствии с пожеланиями заказчика. Подробнее по телефону 8 (800) 775-37-97
Важно!!!
Описание на сайте https://zarnitza.ru не является Техническим заданием для объявления аукциона и/или публичной офертой.
Чтобы получить соответствующее Техническое задание, просим обратиться к нам дополнительно!
Описание
Комплектация
- Лабораторный стенд "Распределительные сети систем электроснабжения".
- Стол лабораторный с двухсекционным контейнером.
- Двухуровневая рама.
- Вывеска с названием стенда.
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания по выполнению лабораторных работ.
Технические характеристики
- Габариты: не менее 930 х 750 х 1600 мм.
- Масса стенда: не более 40 кг.
- Электропитание: 220 В, 50 Гц.
- Потребляемая мощность: 50 ВА.
Назначение
Комплект учебно-лабораторного оборудования "Распределительные сети систем электроснабжения" предназначен для проведения лабораторных работ по дисциплине "Распределительные сети систем электроснабжения", направленных на измерение параметров установившегося режима работы трансформатора, линии электропередач и разомкнутой распределительной электрической сети, а также снятие статических характеристик.
Состав
Комплект лабораторных модулей:
- Однофазный источник питания.
- Активная нагрузка (2 шт.).
- Модель линии электропередачи (2 шт.).
- Емкостная нагрузка.
- Регулируемый автотрансформатор.
- Индуктивная нагрузка (2 шт.).
- Автоматический однополюсный выключатель.
- Однофазный трансформатор.
- Мультиметры.
- Измеритель параметров однофазной сети.
Учебно-методическое пособие
1. Измерение параметров установившегося режима работы трансформатора.
2. Измерение параметров установившегося режима работы линии электропередач.
3. Измерение параметров установившегося режима работы разомкнутой распределительной электрической сети.
4. Влияние компенсации реактивной мощности с помощью конденсаторной батареи на параметры установившегося режима работы разомкнутой распределительной электрической сети.
5. Снятие статической характеристики мощности по напряжению батареи конденсаторов.
6. Снятие статической характеристики мощности по напряжению резистивной нагрузки.
7. Снятие статической характеристики мощности по напряжению реактора.
