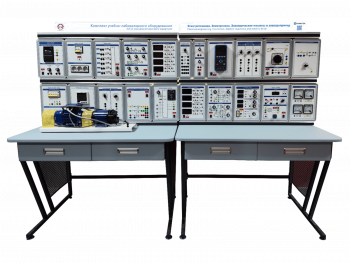

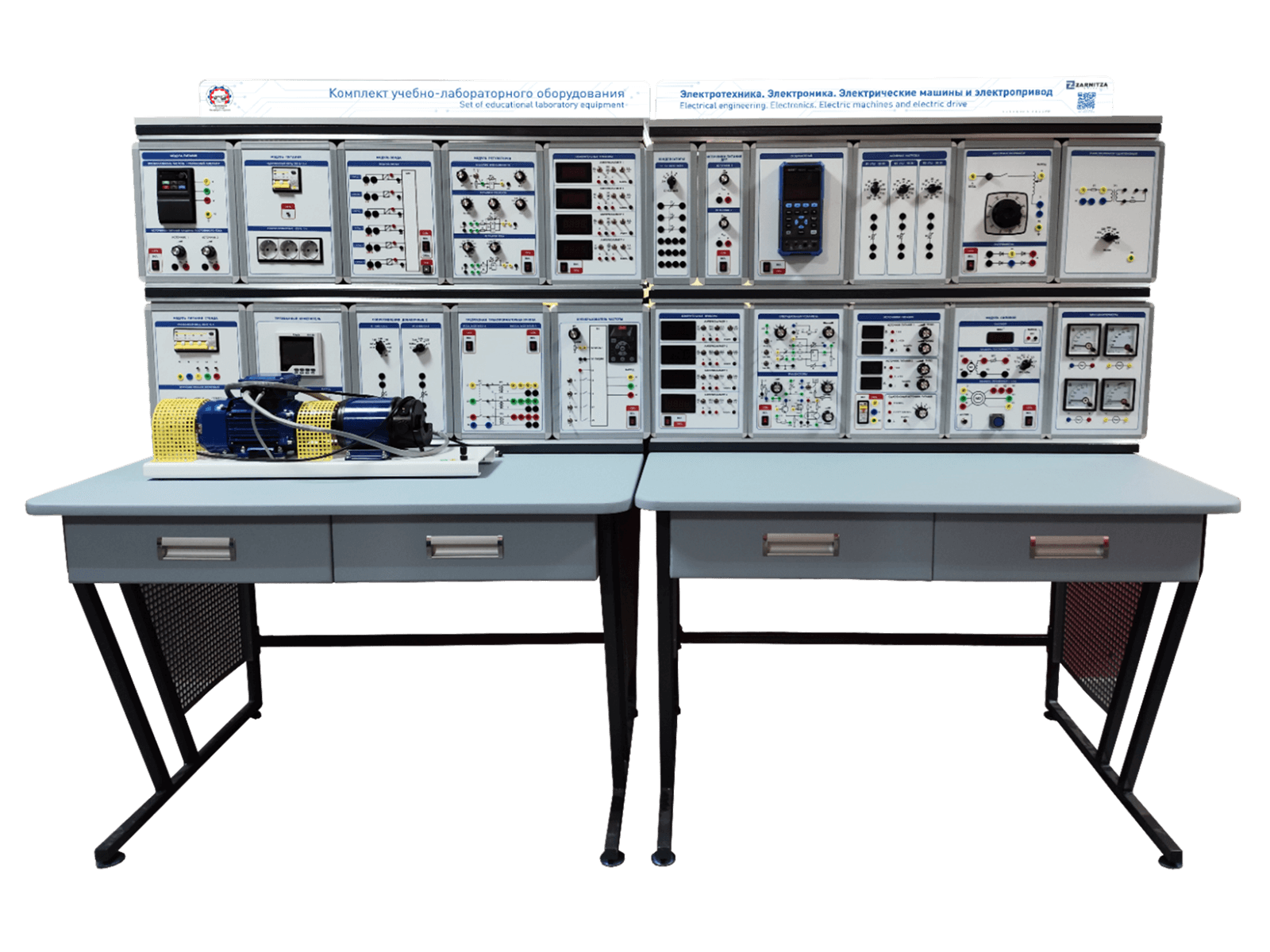

Комплект учебно-лабораторного оборудования "Электротехника, электроника, электрические машины и электропривод" (Э-Э-М-СК-1)

Артикул:

УП5012

По запросу
Краткое описание:

Конструктивно стенд выполнен в настольном исполнении. Стенд выполнен в виде набора отдельных переносных сменных унифицированных модулей, устанавливаемых в любое место рамы лабораторного стола. Модули могут свободно перемещаться по горизонтальным полозьям рамы и свободно извлекаться из нее без применения каких-либо инструментов.


Базовая комплектация:


Модуль "Автотрансформатор"

1

Модуль "Функциональный генератор"

1

Модуль "Источники  питания"

1

Модуль "Измеритель мощности"

1

Модуль "Измерительные приборы"

1

Модуль "Осциллограф"

1

Модуль "Мультиметры"

1

Модуль "Трансформатор однофазный"

1

Модуль "Диоды, резисторы, конденсаторы. Коннектор / Блок ввода-вывода"

1

Модуль "Нелинейные элементы. Реактивные элементы. Резисторы / Активная нагрузка"

1

Модуль "Операционный усилитель. Транзисторы"

1

Модуль "Цифровая техника"

1

Модуль "Миллиамперметры"

1

Модуль "Модуль питания"

1

Модуль "Питание стенда"

1

Модуль "Трехфазный измеритель"

1

Модуль "Трёхфазная трансформаторная группа"

1

Модуль "Сопротивления добавочные"

1

Модуль "Преобразователь частоты"

1

Модуль "Преобразователь тиристорный"

1

Модуль "Модуль силовой"

1

Модуль "Активная нагрузка"

1

Модуль "Модуль регуляторов"

1

Модуль "Модуль ввода"

1

Модуль "Конденсаторы"

1

Стол с двухсекционным контейнером и двухуровневой рамой

2

Электромашинный агрегат

1

Программное обеспечение (компакт-диск)

1

Комплект соединительных проводов и кабелей

1

Комплект поставки:
  1. Комплект учебно-лабораторного оборудования "Электротехника, электроника, электрические машины и электропривод" (Э-Э-М-СК-1).
  2. Электромашинный агрегат.
  3. Стол с двухсекционным контейнером и двухуровневой рамой (2 шт.).
  4. Комплект соединительных проводов и кабелей.
  5. Программное обеспечение (компакт-диск).
  6. Паспорт изделия.
  7. Руководство по эксплуатации.
  8. Методические рекомендации по проведению лабораторных работ.
Технические характеристики (энерго-габаритные):
  • Габариты: не более 2200 х 800 х 1600 мм.
  • Масса: не более 150 кг.
  • Электропитание: 220 В., 50 Гц.
  • Потребляемая мощность: не более 1 кВт.
  • Станина электромашинного агрегата и каркас модулей из алюминиевого профиля.
Назначение:

Целью данного практикума является проведение лабораторных занятий по курсам "Электротехника", "Электроника", "Электрические машины" и "Электропривод". Данное оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального профессионального, среднего профессионального и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по одноименным темам.

Состав (основного изделия):
Комплект лабораторных модулей:

1. Электрические цепи и электроника:

  • Автотрансформатор
  • Функциональный генератор
  • Источники питания
  • Измеритель мощности
  • Измерительные приборы
  • Осциллограф
  • Мультиметры
  • Трансформатор однофазный
  • Диоды, резисторы, конденсаторы. Коннектор / Блок ввода-вывода
  • Нелинейные элементы. Реактивные элементы. Резисторы / Активная нагрузка
  • Операционный усилитель. Транзисторы
  • Цифровая техника
  • Миллиамперметры


2. Электрические машины и электропривод:

  • Модуль питания
  • Питание стенда
  • Трехфазный измеритель
  • Трёхфазная трансформаторная группа
  • Сопротивления добавочные
  • Преобразователь частоты
  • Преобразователь тиристорный
  • Модуль силовой
  • Активная нагрузка
  • Модуль регуляторов
  • Модуль ввода
  • Конденсаторы
Учебно-методическое пособие по проведению лабораторных работ:
  1. Электроизмерительные приборы и измерения.
  2. Простейшие линейные электрические цепи постоянного тока.
  3. Разветвленная линейная электрическая цепь постоянного тока.
  4. Нелинейная цепь постоянного тока с последовательным соединением элементов.
  5. Разветвленная нелинейная электрическая цепь постоянного тока.
  6. Сложная линейная цепь постоянного тока.
  7. Экспериментальное определение параметров элементов цепей переменного тока.
  8. Электрическая цепь переменного тока с последовательным соединением элементов.
  9. Электрическая цепь переменного тока с параллельным соединением элементов.
  10. Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
  11. Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
  12. Нелинейная цепь переменного тока.
  13. Однофазный трансформатор.
  14. Исследование диодов.
  15. Исследование биполярного транзистора.
  16. Исследование усилительного каскада на биполярном транзисторе.
  17. Исследование полевого транзистора.
  18. Исследование работы транзисторов в ключевом режиме.
  19. Исследование тиристоров.
  20. Исследование инвертирующего и неинвертирующего усилителя.
  21. Исследование интегратора и активного фильтра.
  22. Исследование компараторов.
  23. Исследование мультивибраторов.
  24. Исследование цифровых интегральных микросхем.
  25. Исследование однополупериодного неуправляемого выпрямителя.
  26. Исследование однополупериодного управляемого выпрямителя.
  27. Исследование однофазной мостовой схемы выпрямления.
  28. Исследование трехфазных схем выпрямления.
  29. Исследование сглаживающих фильтров.
  30. Исследование параметрического стабилизатора напряжения.
  31. Исследование самовосстанавливающегося предохранителя.
  32. Исследование однофазного трансформатора.
  33. Исследование генератора постоянного тока.
  34. Исследование ДПТПВ.
  35. Исследование ДПТНВ.
  36. Исследование асинхронного двигателя с короткозамкнутым ротором.
  37. Исследование асинхронного генератора.
  38. Исследование двигателя постоянного тока.
  39. Исследование системы Тиристорный преобразователь — Двигатель.
  40. Элементы систем управления электроприводов.
  41. Система подчиненного регулирования скорости ДПТ с внешним контуром скорости.
  42. Система подчиненного регулирования скорости ДПТ с внешним контуром напряжения.
  43. Исследование преобразователя частоты.
  44. Исследование разомкнутой системы ПЧ-АД.
  45. Исследование замкнутой системы ПЧ-АД.
