Комплектация

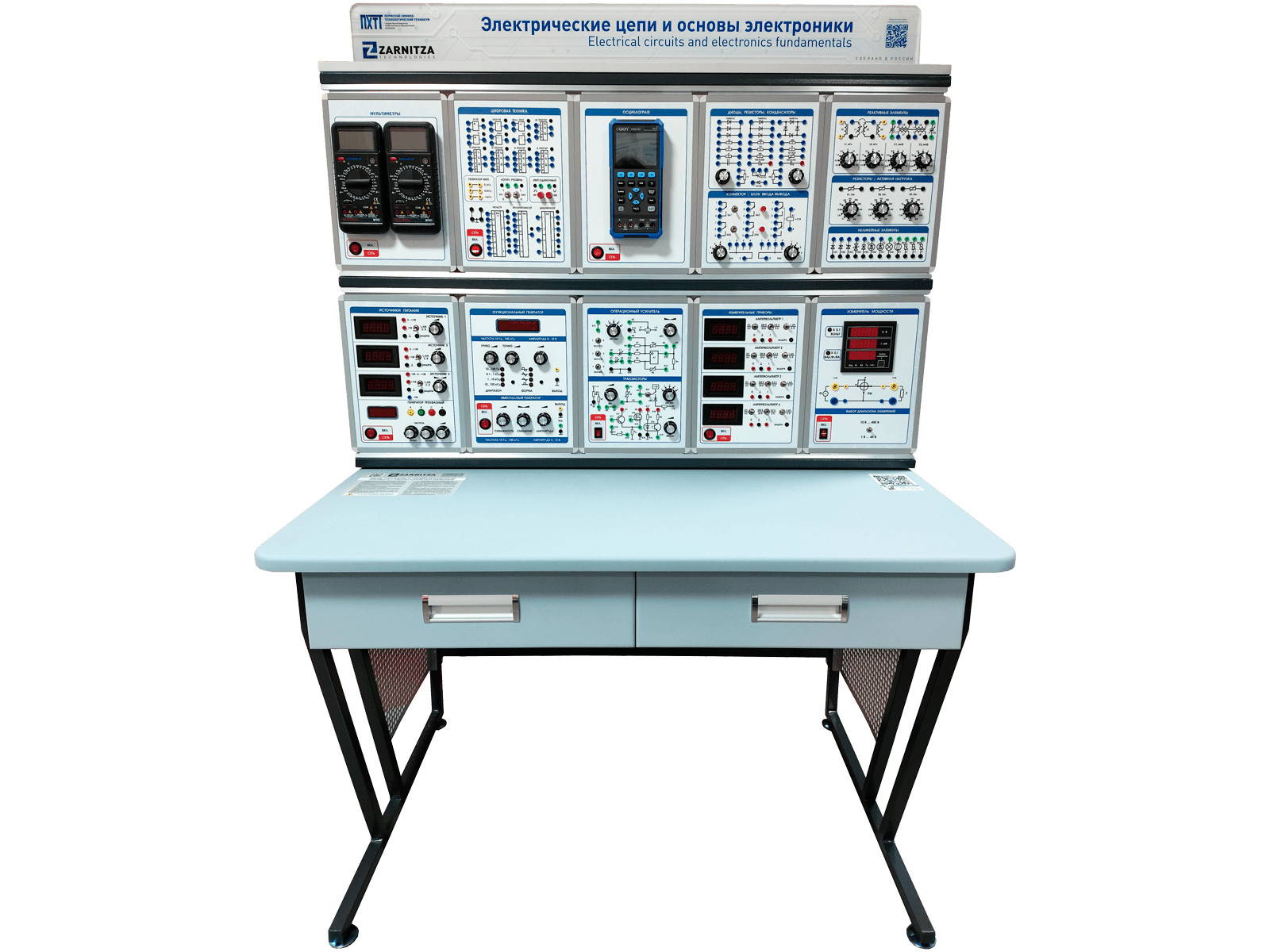

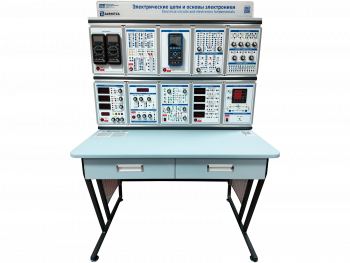

- Лабораторный стенд "Электрические цепи и основы электроники".
- Лабораторный стол с двухсекционным контейнером и двухуровневой двухрядной рамой.
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Руководство по эксплуатации осциллографа.
- Методические указания по выполнению лабораторных работ.
Состав
Комплект лабораторных модулей:
- Функциональный генератор. Импульсный генератор.
- Источники питания.
- Измеритель мощности.
- Измерительные приборы.
- Осциллограф.
- Мультиметры.
- Диоды, резисторы, конденсаторы. Коннектор/Блок ввода-вывода.
- Реактивные элементы. Нелинейные элементы. Резисторы/Активная нагрузка.
- Операционный усилитель. Транзисторы.
- Цифровая техника.
Учебно-методическое пособие по проведению лабораторных работ
Раздел "Электрические цепи"
1. Электроизмерительные приборы и измерения.
2. Линейные электрические цепи постоянного тока.
3. Экспериментальное определение параметров элементов цепей переменного тока.
4. Электрическая цепь переменного тока с последовательным соединением элементов.
5. Электрическая цепь переменного тока с параллельным соединением элементов.
6. Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
7. Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
8. Нелинейная цепь постоянного тока.
9. Нелинейная цепь переменного тока.
10. Разветвленная линейная электрическая цепь постоянного тока.
11. Нелинейная цепь постоянного тока с последовательным соединением элементов.
12. Разветвленная нелинейная электрическая цепь постоянного тока.
13. Сложная линейная цепь постоянного тока.
Раздел "Основы электроники"
1. Исследование диодов:
- Исследование выпрямительного диода.
- Исследование однополупериодного выпрямителя на полупроводниковом диоде.
- Исследование диода Шоттки.
- Исследование стабилитрона.
- Исследование параметрического стабилизатора напряжения.
2. Исследование биполярного транзистора и усилительного каскада на биполярном транзисторе:
- Исследование характеристик биполярного транзистора.
- Исследование усилительного каскада на биполярном транзисторе в режиме класса А.
- Исследование усилительного каскада на биполярном транзисторе в режиме класса В.
- Исследование работы транзистора в ключевом режиме (класс Д).
3. Исследование полевого транзистора и транзисторного усилительного каскада:
- Исследование характеристик полевого транзистора.
- Исследование усилительного каскада на полевом транзисторе.
- Исследование работы полевого транзистора в ключевом режиме.
4. Исследование аналоговых электронных устройств на операционном усилителе:
- Исследование инвертирующего усилителя.
- Исследование неинвертирующего усилителя.
- Исследование активного фильтра нижних частот.
- Исследование инвертирующего интегратора.
- Исследование компаратора.
5. Исследование мультивибратора на операционном усилителе.
- Исследование симметричного мультивибратора.
- Исследование несимметричного мультивибратора.
6. Исследование логических элементов на интегральных микросхемах:
- Исследование базового логического элемента И-НЕ.
- Исследование логического элемента ИЛИ-НЕ.
- Исследование логического элемента И.
- Исследование логического элемента НЕ.
- Исследование логического элемента ИЛИ.
- Исследование логического элемента Исключающее ИЛИ.
7. Исследование триггеров и счетчиков на интегральных микросхемах:
- Исследование JK-триггера.
- Исследование двоичного четырехразрядного счетчика.
8. Исследование тиристоров:
9. Исследование однополупериодного управляемого выпрямителя.
10. Однофазный выпрямитель и сглаживающие фильтры:
- Исследование работы однофазного выпрямителя в режиме холостого хода.
- Исследование работы выпрямителя без сглаживающих фильтров.
- Исследование влияния на выпрямленное напряжение сглаживающих фильтров (емкостного, индуктивного и индуктивно-емкостного).
11. Исследование трехфазных схем выпрямления:
- Трехфазный выпрямитель с нулевым выводом.
- Трехфазный мостовой выпрямитель (схема Ларионова).
12. Исследование самовосстанавливающегося предохранителя.
