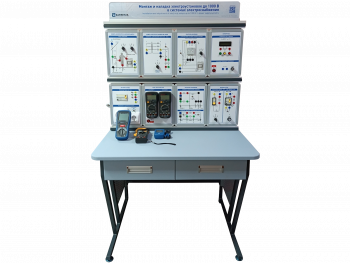

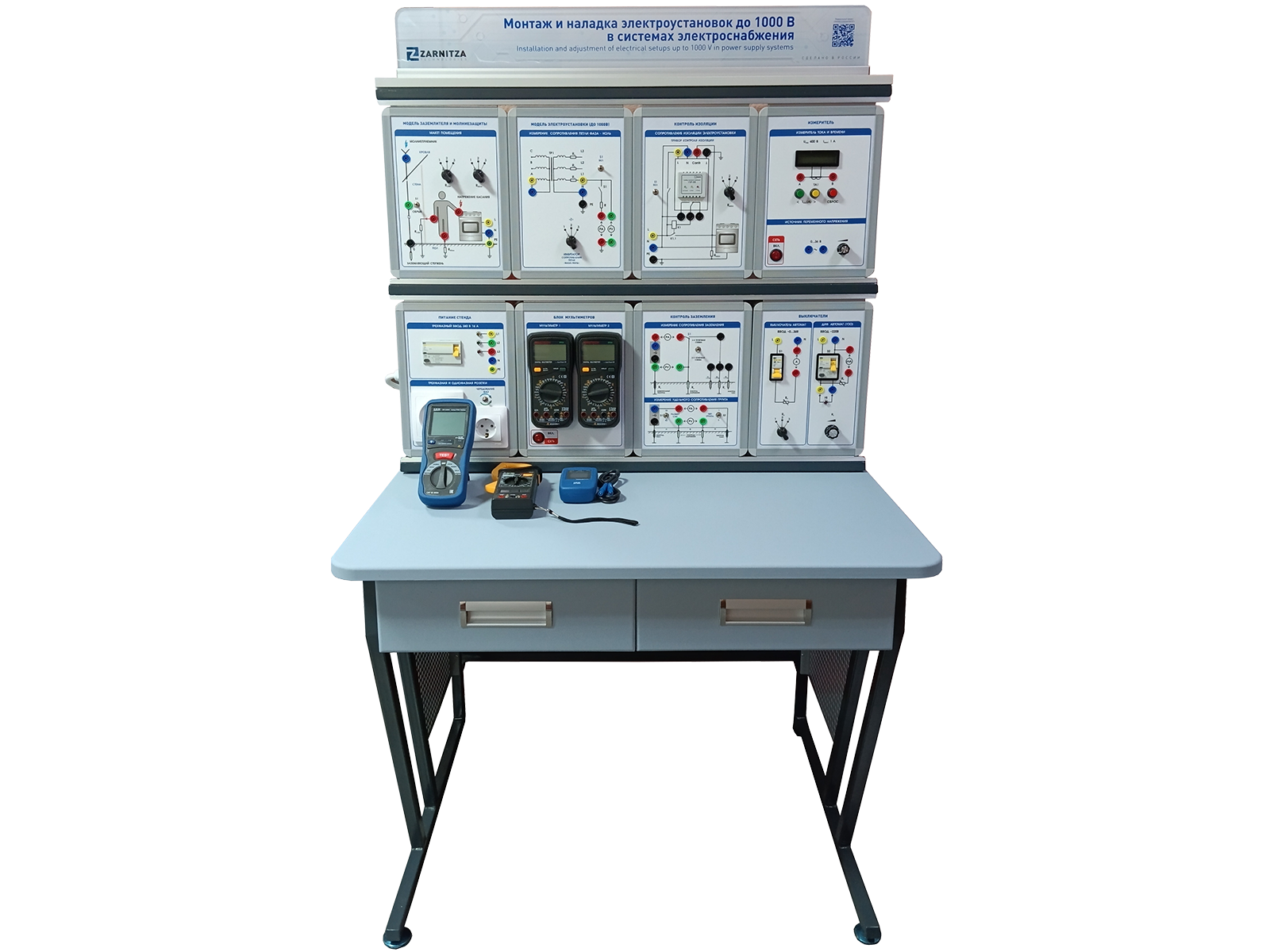

Лабораторный стенд представляет собой учебно-лабораторное оборудование настольного модульного исполнения.
Комплект учебно-лабораторного оборудования "Монтаж и наладка электроустановок до 1000 В в системах электроснабжения" (МНЭ-1000 В-СЭ)
По запросу
По запросу
Каталог — Учебно-лабораторное оборудование — Электротехника и энергетика: стенды и учебное оборудование — Распределительные сети — Комплект учебно-лабораторного оборудования "Монтаж и наладка электроустановок до 1000 В в системах электроснабжения" (МНЭ-1000 В-СЭ)
Комплект учебно-лабораторного оборудования "Монтаж и наладка электроустановок до 1000 В в системах электроснабжения" (МНЭ-1000 В-СЭ)
Артикул: УП5109
По запросу
По запросу
Гарантия и сервис ?
На все товары действует гарантия и предоставляется постгарантийное обслуживание. Подробнее по телефону 8 (800) 775-37-75
Оплата и доставка ?
Доставка осуществляется по всей России и странам СНГ. Подробнее о том, как сделать заказ по ссылке
Индивидуальная разработка ?
Оборудование может быть изготовлено или модифицировано в соответствии с пожеланиями заказчика. Подробнее по телефону 8 (800) 775-37-97
Важно!!!
Описание на сайте https://zarnitza.ru не является Техническим заданием для объявления аукциона и/или публичной офертой.
Чтобы получить соответствующее Техническое задание, просим обратиться к нам дополнительно!
Описание
Комплектация
1. Лабораторный стенд "Монтаж и наладка электроустановок до 1000 В в системах электроснабжения".
2. Лабораторный стол с двумя контейнерами и двухуровневой рамой.
3. Вывеска с названием стенда.
4. Измеритель петли "фаза-ноль".
5. Указатель порядка чередования фаз.
6. Тестер изоляции.
7. Клещи токоизмерительные.
8. Комплект соединительных проводников и силовых кабелей.
9. Паспорт изделия.
10. Руководство по эксплуатации.
11. Методические рекомендации по проведению лабораторных работ.
2. Лабораторный стол с двумя контейнерами и двухуровневой рамой.
3. Вывеска с названием стенда.
4. Измеритель петли "фаза-ноль".
5. Указатель порядка чередования фаз.
6. Тестер изоляции.
7. Клещи токоизмерительные.
8. Комплект соединительных проводников и силовых кабелей.
9. Паспорт изделия.
10. Руководство по эксплуатации.
11. Методические рекомендации по проведению лабораторных работ.
Технические характеристики
- Габариты: не менее 930 х 750 х 1620 мм.
- Масса стенда: не более 50 кг.
- Электропитание: 220 В, 50 Гц.
- Потребляемая мощность: не более 200 Вт.
Назначение
Комплект учебно-лабораторного оборудования "Монтаж и наладка электроустановок до 1000 В в системах электроснабжения" предназначен для проведения лабораторно-практических занятий по курсу "Монтаж, наладка, эксплуатация и ремонт в системах электроснабжения".
Состав
Комплект лабораторных модулей:
- Питание стенда.
- Выключатели.
- Контроль изоляции.
- Блок мультиметров.
- Измерение удельного сопротивления петли "фаза-ноль".
- Трехфазная и однофазная розетки.
- Напряжение касания. Молниезащита.
- 3-точечная схема. 2-точечная схема. Измерение удельного сопротивления грунта.
Учебно-методическое пособие
1. Проверка непрерывности проводников.
2. Измерение сопротивления изоляции электроустановки.
3. Измерение сопротивления пола и стен.
4. Измерение полного сопротивления петли "фаза-ноль".
5. Измерение сопротивления заземления (двухпроводный метод).
6. Измерение сопротивления заземления (трехпроводный метод).
7. Измерение удельного сопротивления грунта.
8. Демонстрация защитного действия дифференциального выключателя (УЗО).
9. Демонстрация работы устройства контроля сопротивления изоляции.
10. Проверка чередования фаз.
11. Измерение сетевого напряжения и напряжения касания.
12. Нарушение проводимости петли "фаза-ноль".
2. Измерение сопротивления изоляции электроустановки.
3. Измерение сопротивления пола и стен.
4. Измерение полного сопротивления петли "фаза-ноль".
5. Измерение сопротивления заземления (двухпроводный метод).
6. Измерение сопротивления заземления (трехпроводный метод).
7. Измерение удельного сопротивления грунта.
8. Демонстрация защитного действия дифференциального выключателя (УЗО).
9. Демонстрация работы устройства контроля сопротивления изоляции.
10. Проверка чередования фаз.
11. Измерение сетевого напряжения и напряжения касания.
12. Нарушение проводимости петли "фаза-ноль".
