Комплект учебно-лабораторного оборудования "Электрические измерения в системах электроснабжения" (ЭИСЭ-СР-1)
Артикул: УП5019
По запросу
По запросу
Гарантия и сервис ?
На все товары действует гарантия и предоставляется постгарантийное обслуживание. Подробнее по телефону 8 (800) 775-37-75
Оплата и доставка ?
Доставка осуществляется по всей России и странам СНГ. Подробнее о том, как сделать заказ по ссылке
Индивидуальная разработка ?
Оборудование может быть изготовлено или модифицировано в соответствии с пожеланиями заказчика. Подробнее по телефону 8 (800) 775-37-97
Важно!!!
Описание на сайте https://zarnitza.ru не является Техническим заданием для объявления аукциона и/или публичной офертой.
Чтобы получить соответствующее Техническое задание, просим обратиться к нам дополнительно!
Описание

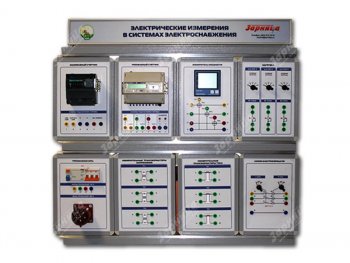

Лабораторный стенд комплекта представляет собой настольную конструкцию, содержащую вертикальную раму с опорой, выполненную с возможностью размещения, фиксации и хранения в ней лабораторных модулей.
Комплектация
1. Лабораторный стенд "Электрические измерения в системах электроснабжения".
2. Лабораторный стол с двухсекционным контейнером.
3. Двухуровневая рама.
4. Комплект соединительных проводов и кабелей.
5. Вывеска с названием стенда.
6. Паспорт изделия.
7. Руководство по эксплуатации.
8. Методические рекомендации по проведению лабораторных работ.
2. Лабораторный стол с двухсекционным контейнером.
3. Двухуровневая рама.
4. Комплект соединительных проводов и кабелей.
5. Вывеска с названием стенда.
6. Паспорт изделия.
7. Руководство по эксплуатации.
8. Методические рекомендации по проведению лабораторных работ.
Технические характеристики
- Габариты: не менее 930 х 750 х 1590 мм.
- Масса: не более 60 кг.
- Электропитание: 380 В, 50 Гц.
- Потребляемая мощность: не более 200 Вт.
Назначение
Комплект учебно-лабораторного оборудования "Электрические измерения в системах электроснабжения" предназначен для проведения лабораторных занятий по курсу "Электроэнергетика". Данное оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по теме "Электрические измерения в системах электроснабжения".
Состав
Комплект лабораторных модулей:
- Трехфазный источник питания.
- Активная нагрузка.
- Трансформаторы тока.
- Трансформаторы напряжения.
- Однофазный счетчик.
- Трехфазный счетчик.
- Вольтметры.
- Амперметры.
- Измеритель мощности.
Учебно-методическое пособие
1. Непосредственное измерение переменного тока с помощью щитового амперметра.
2. Измерение переменного тока с помощью трансформатора тока и амперметра.
3. Непосредственное измерение переменного напряжения с помощью вольтметра.
4. Измерение переменного напряжения с помощью трансформатора напряжения и вольтметра.
5. Непосредственное измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью ваттметра.
6. Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока и ваттметра.
7. Измерение активной мощности трехфазного переменного тока в трехпроводных сетях с помощью трансформаторов тока, трансформаторов напряжения и ваттметра.
8. Измерение активной энергии однофазного переменного тока с помощью счетчика электрической энергии.
9. Непосредственное измерение активной энергии трехфазного переменного тока в четырехпроводной сети с помощью трехфазного счетчика электрической энергии.
10. Измерение активной энергии трехфазного переменного тока в четырехпроводной сети с помощью трансформаторов тока и счетчика электрической энергии.
11. Измерение активной энергии трехфазного переменного тока в трехпроводной сети с помощью трансформаторов тока, трансформаторов напряжения и счетчика электрической энергии.
12. Одновременное измерение тока, напряжения, активной мощности и активной энергии в трехпроводной электрической сети.
