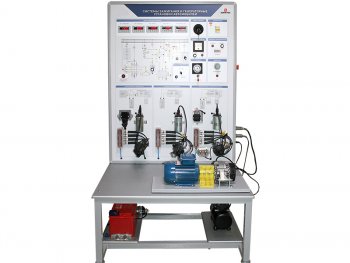

Стенд представляет собой напольную конструкцию, состоящую из корпуса с лицевой панелью и основания.
На лицевой панели изображены схемы 3 систем зажигания и генераторной установки, а также элементы систем зажигания, блоки управления и измерительные приборы. Внутри корпуса стенда расположены электродвигатели, частотный регулятор и контроллер. В основании стенда закреплены автомобильный аккумулятор и компрессор.
Стенд обеспечивает реальное поочередное функционирование систем зажигания и генераторной установки. На ЭВМ в реальном времени выводятся значения тока аккумулятора, тока генератора, тока нагрузки, тока возбуждения генератора и частоты вращения. Также с ЭВМ осуществляется ввод неисправностей систем зажигания и генераторной установки.
Комплект учебно-лабораторного оборудования "Системы зажигания поршневых двигателей и генераторная установка" предназначен для проведения комплекса теоретических, практических и лабораторных работ по изучению конструкции деталей и узлов, принципов и физических процессов, режимов и основных характеристик, а также для проведения сравнительного анализа различных систем зажигания поршневых двигателей и генераторной установки легковых автомобилей.
