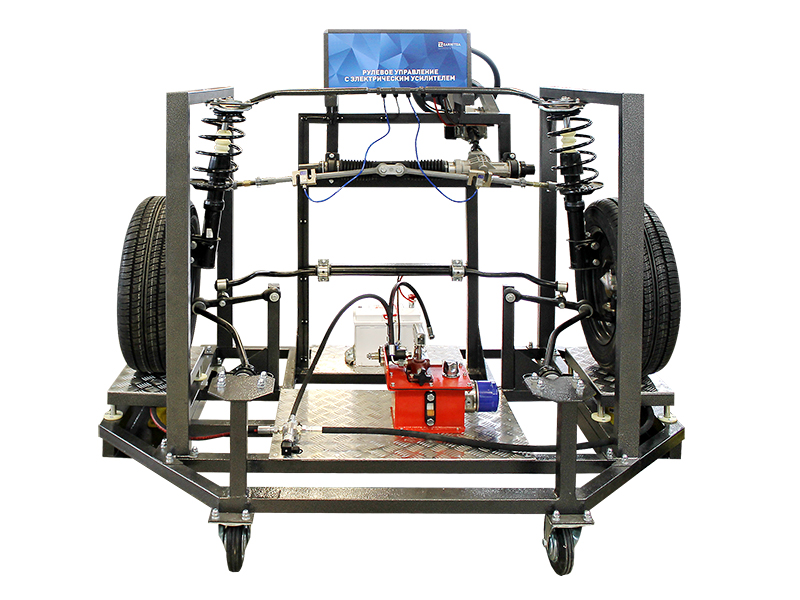

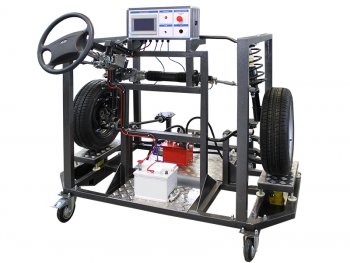

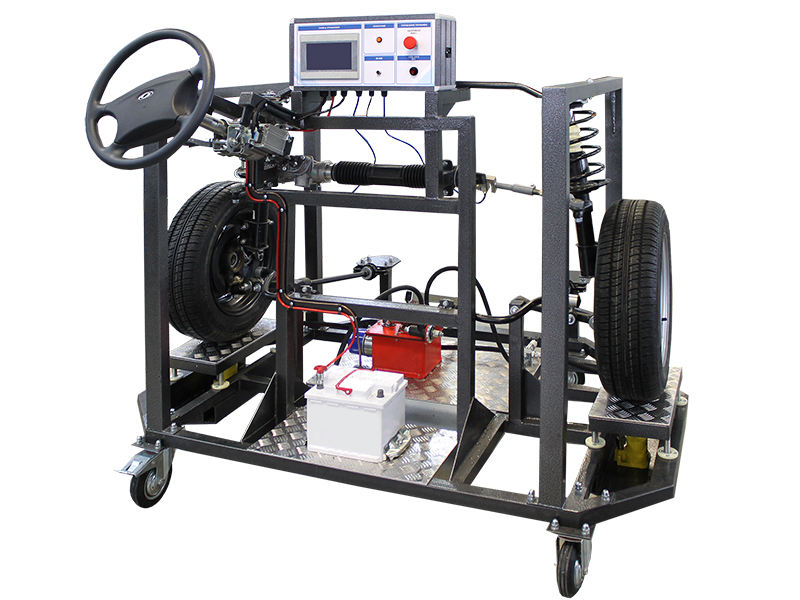

Стенд выполнен в виде напольной рамной конструкции, представляющей совокупность взаимно функционирующих элементов кузова, передней подвески, ходовой части и рулевого управления с электроусилителем переднеприводного автомобиля марки ВАЗ. Стенд содержит оригинальные детали и узлы рулевого управления и передней подвески переднеприводного автомобиля модели ВАЗ-2190 (LADA Granta), используемые при конвейерной сборке, а также при обслуживании автомобилей указанной марки на СТО. Стенд обеспечивает демонстрацию изменения сопротивления управляемых колес повороту (значение сопротивления задается уменьшением коэффициента сцепления колес с опорой, на которой они установлены посредствам гидравлического нагружающего устройства).
Модуль управления стендом и контроля исследуемых показателей содержит электронное устройство для анализа и обработки информации. На элементе конструкции, передающем усилие нагрузки на оси управляемых колес, смонтированы тензометрические датчики, позволяющие регистрировать величину данного усилия в реальном времени. Информация с датчиков обрабатывается управляемыми усилителями и выводится на панель управления стенда. На панели управления стендом в режиме реального времени отображаются следующие параметры: вращающий момент, нагрузка на управляемые колеса; сила тока, потребляемая ЭУР; скорость движения автомобиля; частота вращения коленчатого вала ДВС.
Комплект учебно-лабораторного оборудования "Рулевое управление с электроусилителем" предназначен для проведения комплекса практических работ по изучению конструкции рулевого управления легковых автомобилей с электрическим усилителем, принципов их функционирования и режимов работы, а также формированию первоначальных навыков по техническому обслуживанию и ремонту автомобиля на курсах "Устройство автомобильной техники", "Эксплуатация автомобильной техники", "Конструкция и расчет автомобильной техники".
