- Модуль исследования кривошипно-кулисного механизма.
- Модуль измерения и управления.

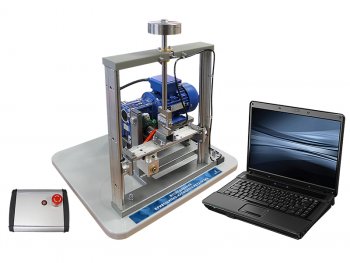

Модуль исследования кривошипно-кулисного механизма состоит из основания, на котором размещен мотор-редуктор с регулируемой частотой вращения приводного вала. Приводной вал имеет возможность установки одного из двух сменных кривошипов различной длины. Кривошип соединяется с кулисой, совершающей поступательное движение. Кулиса может быть нагружена установкой дополнительных грузов и увеличением трения за счет регулируемых фрикционных вкладышей.
Модуль измерения и управления позволяет определять приводной крутящий момент на кривошипе, частоту вращения кривошипа, силу сопротивления движению кулисы.
Базовая комплектация:
|
Комплект учебно-лабораторного оборудования "Исследование кривошипно-кулисного механизма" |
1 |
|
Ноутбук |
1 |
|
Программное обеспечение (диск) |
1 |
|
Преобразователь интерфейсов USB – RS485 |
1 |
|
Набор инструментов для смены кривошипа |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Комплект учебно-лабораторного оборудования "Исследование кривошипно-кулисного механизма" предназначен для проведения лабораторных работ по изучению силовых и энергетических параметров кривошипно-кулисного механизма. Комплект предназначен для проведения лабораторно-практических занятий в средних и высших профессиональных образовательных учреждениях по курсу "Теория машин и механизмов" группами из 2-3 обучающихся.
