Комплектация

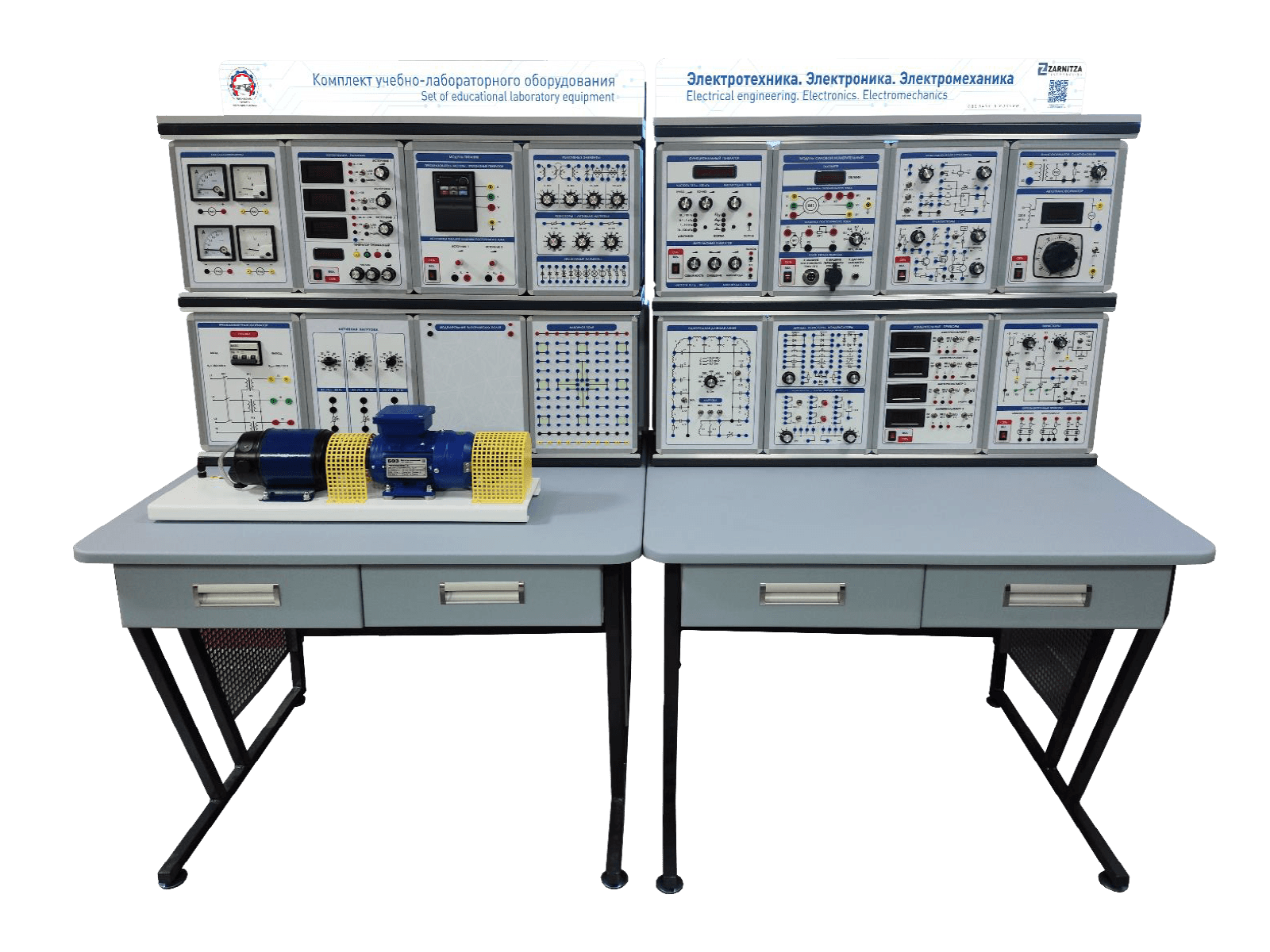

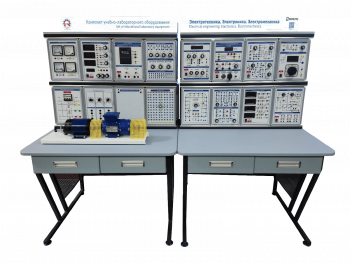

- Лабораторный стенд "Электротехника. Электроника. Электромеханика".
- Стол лабораторный (2 шт.).
- Двухуровневая двухрядная рама (2 шт.).
- Вывеска с названием стенда.
- Комплект соединительных проводов и сетевых шнуров.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ (том 1, том 2, том 3).
Состав
Комплект лабораторных модулей:
- Автотрансформатор. Трансформатор однофазный.
- Источники питания. Трехфазный генератор.
- Функциональный генератор. Импульсный генератор.
- Измеритель мощности.
- Измерительные приборы.
- Мультиметры.
- Цифровая техника.
- Операционный усилитель. Транзисторы.
- Реактивные элементы. Резисторы/Активная нагрузка. Нелинейные элементы.
- Диоды, резисторы, конденсаторы. Коннектор/Блок ввода-вывода.
- Однородная длинная линия.
- Преобразователи напряжений.
- Тиристоры. Оптоэлектроника.
- Миллиамперметры.
- Наборное поле (с набором минимодулей).
- Модуль питания.
- Модуль силовой/измерительный.
- Активная нагрузка.
- Электромашинный агрегат.
- Моделирование электрических полей (со сменными пластинами).
- Блок трансформаторов.
- Трансформатор разборный со сменными катушками.
- Осциллограф.
Учебно-методическое пособие по проведению лабораторных работ
ТОМ 1 Основы электротехники
- Электроизмерительные приборы и измерения.
- Линейные электрические цепи постоянного тока.
- Экспериментальное определение параметров элементов цепей переменного тока.
- Электрическая цепь переменного тока с последовательным соединением элементов.
- Электрическая цепь переменного тока с параллельным соединением элементов.
- Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
- Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
- Нелинейная цепь постоянного тока.
- Нелинейная цепь переменного тока.
- Разветвленная линейная электрическая цепь постоянного тока.
- Нелинейная цепь постоянного тока с последовательным соединением элементов.
- Разветвленная нелинейная электрическая цепь постоянного тока.
- Сложная линейная цепь постоянного тока.
- Исследование переходных процессов в цепи R, L.
- Исследование переходных процессов в цепи R, C.
- Исследование переходных процессов в цепи R, L, C.
- Исследование модели однородной длинной линии.
- Электрическая мощность и работа.
- Коэффициент полезного действия электрической сети.
- Согласование источника и нагрузки по напряжению, току и мощности.
- Параметры синусоидального напряжения (тока).
- Активная мощность цепи синусоидального тока.
- Цепи синусоидального тока с конденсаторами.
- Реактивное сопротивление конденсатора.
- Последовательное и параллельное соединение конденсаторов.
- Реактивная мощность конденсатора.
- Цепи синусоидального тока с катушками индуктивности.
- Реактивное сопротивление катушки индуктивности.
- Последовательное и параллельное соединение катушек индуктивности.
- Реактивная мощность катушки индуктивности.
- Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
- Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
- Коэффициент магнитной связи трансформатора.
- Коэффициент трансформации.
- Преобразование сопротивлений с помощью трансформатора.
- Внешняя характеристика и коэффициент полезного действия (КПД) трансформатора.
- Исследование диодов.
- Исследование тиристоров.
- Исследование однополупериодного управляемого выпрямителя.
- Однофазный выпрямитель и сглаживающие фильтры.
- Исследование трехфазных схем выпрямления.
- Изучение законов Кирхгофа.
- Изучение методов наложения токов, узловых потенциалов и эквивалентных преобразований пассивных электрических цепей.
- Моделирование электрических полей.
ТОМ 2 Основы электроники
1. Исследование диодов:
- Исследование выпрямительного диода.
-
Исследование однополупериодного выпрямителя на полупроводниковом диоде.
- Исследование диода Шоттки.
- Исследование стабилитрона.
- Исследование параметрического стабилизатора напряжения.
2. Исследование биполярного транзистора и усилительного каскада на биполярном транзисторе:
- Исследование характеристик биполярного транзистора.
- Исследование усилительного каскада на биполярном транзисторе в режиме класса А.
3. Исследование полевого транзистора и транзисторного усилительного каскада:
- Исследование характеристик полевого транзистора.
- Исследование усилительного каскада на полевом транзисторе.
- Исследование работы полевого транзистора в ключевом режиме.
4. Исследование аналоговых электронных устройств на операционном усилителе:
- Исследование инвертирующего усилителя.
- Исследование неинвертирующего усилителя.
- Исследование активного фильтра нижних частот.
- Исследование инвертирующего интегратора.
- Исследование компаратора.
5. Исследование мультивибратора на операционном усилителе:
- Исследование симметричного мультивибратора.
- Исследование несимметричного мультивибратора.
6. Исследование логических элементов на интегральных микросхемах:
- Исследование базового логического элемента И-НЕ.
- Исследование логического элемента ИЛИ-НЕ.
- Исследование логического элемента И.
- Исследование логического элемента НЕ.
- Исследование логического элемента ИЛИ.
- Исследование логического элемента Исключающее ИЛИ.
7. Исследование триггеров и счетчиков на интегральных микросхемах:
- Исследование JK-триггера.
- Исследование двоичного четырехразрядного счетчика.
8. Исследование тиристора.
9. Исследование однополупериодного управляемого выпрямителя.
10. Однофазный выпрямитель и сглаживающие фильтры:
- Исследование работы однофазного выпрямителя в режиме холостого хода.
- Исследование работы выпрямителя без сглаживающих фильтров.
- Исследование влияния на выпрямленное напряжение сглаживающих фильтров (емкостного, индуктивного и индуктивно-емкостного).
11. Исследование трехфазных схем выпрямления:
- Трехфазный выпрямитель с нулевым выводом.
- Трехфазный мостовой выпрямитель (схема Ларионова).
12. Исследование самовосстанавливающегося предохранителя.
13. Исследование оптотранзистора.
14. Исследование преобразователей – регуляторов постоянного напряжения с широтно-импульсным управлением (понижающего, повышающего и инвертирующего):
- Исследование понижающего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
- Исследование повышающего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
- Исследование инвертирующего транзисторного преобразователя – регулятора постоянного напряжения с широтно-импульсным управлением.
15. Исследование тиристоров различных типов.
16. Исследование оптоэлектронных приборов: оптотранзистора, диодной оптопары и оптотиристора.
ТОМ 3 Электромеханика
1. Управление трехфазным асинхронным двигателем.
2. Испытание двигателя постоянного тока.
3. Испытание генератора постоянного тока.
4. Однофазный трансформатор.
