Стенд-тренажер по изучению гидроприводов и гидромашин

Артикул: УП7301

По запросу

Добавить в корзину

Задать вопрос

Гарантия и сервис ?

Оплата и доставка ?

Индивидуальная разработка ?

Важно!!!

Описание на сайте https://zarnitza.ru не является Техническим заданием для объявления аукциона и/или публичной офертой.

Чтобы получить соответствующее Техническое задание, просим обратиться к нам дополнительно!

Описание

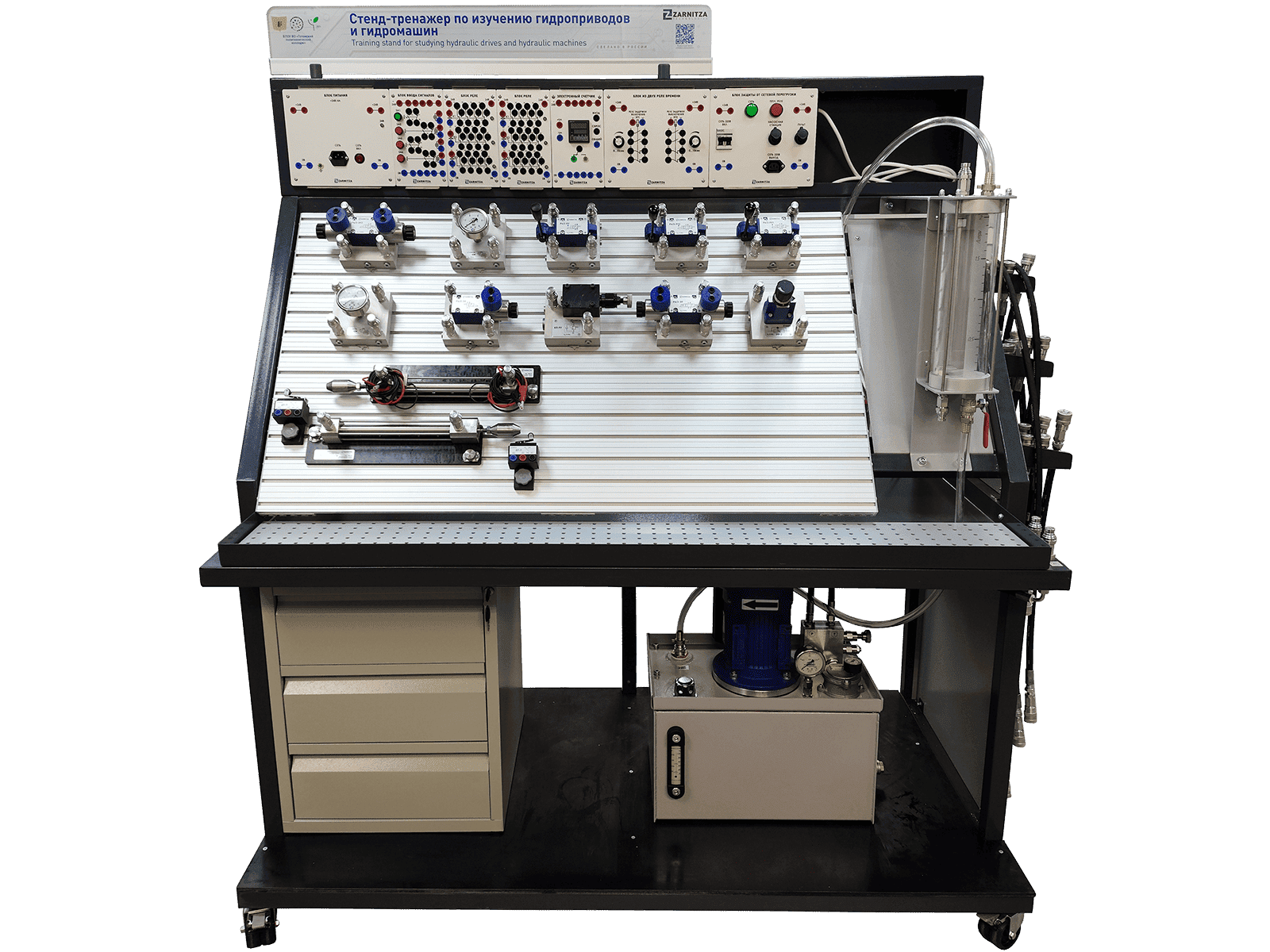

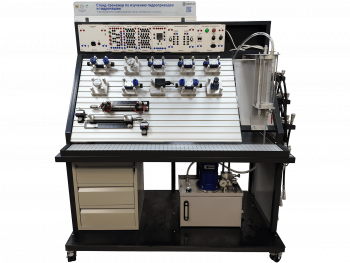

Мобильный учебный стенд-тренажер для изучения гидравлических систем конструктивно представляет собой напольное оборудование со столешницей, монтажной панелью для сборки схем и рамой для электронных блоков управления. Комплект включает в себя все необходимое: гидронасосную станцию, набор гидроаппаратуры, датчики, электронные блоки управления и соединительные элементы.
Стенд предназначен для проведения лабораторно-практических занятий в учреждениях среднего и высшего профессионального образования. Он также подходит для курсов повышения квалификации и обучения персонала предприятий.
Оборудование позволяет:
• Изучать принципы работы, собирать и исследовать гидравлические схемы.
• Осваивать основы гидроавтоматики и электрогидроавтоматики.
• Изучать характеристики основных гидроаппаратов (клапанов, распределителей, цилиндров, гидромоторов).
• Осваивать принципы автоматизированного электроуправления гидравлическими системами с использованием датчиков и реле.

Преимущества

1. Собственное производство полного цикла
2. Наклонная профилированная плита и гидроаппараты с рычажными фиксаторами обеспечивают быструю, безопасную и интуитивно понятную сборку гидросхем без использования дополнительных инструментов.
3. Возможность дооснащения стенда учебными комплектами и электронными блоками.

Технические характеристики

Рабочее давление: 6,5 МПа.
Мощность: 1,5 кВт.

Комплектация

1. Мобильное основание стенда:
• монтажная наклонная матрица;
• монтажная рама для электронных блоков;
• емкость для измерения расхода объемным способом;
• тумба для хранения гидроаппаратов;
• держатель для рукавов высокого давления (3 шт.).

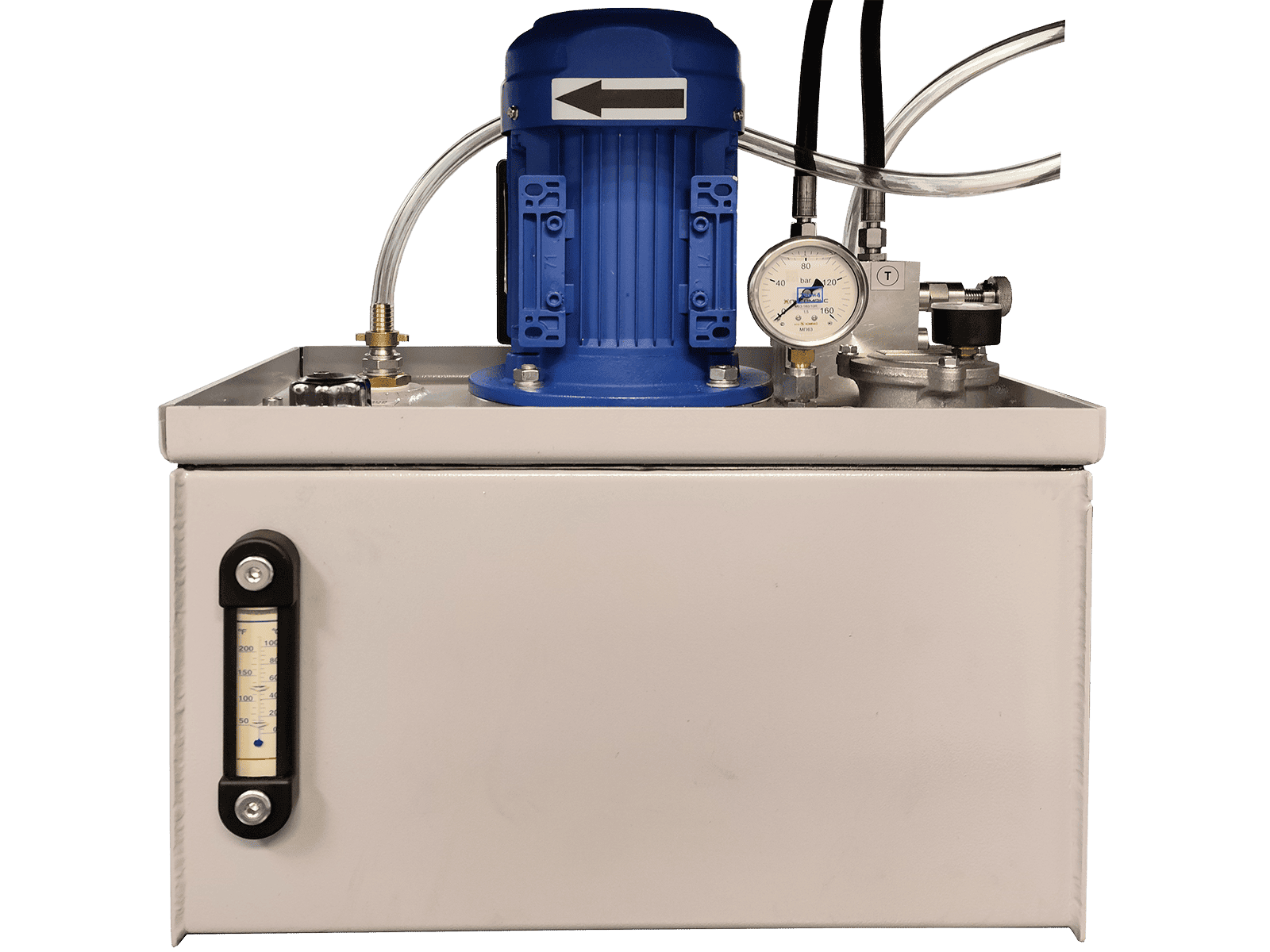

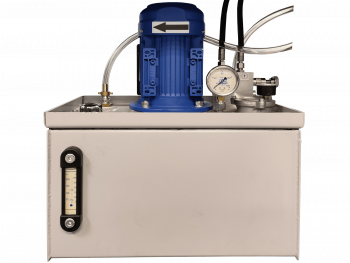

2. Гидравлическая насосная станция.
3. Учебный комплект "Гидроавтоматика. Базовый уровень":
• предохранительный клапан с обратным клапаном КП-РУ;
• регулятор расхода с обратным клапаном РР-2;
• дроссель с обратным клапаном ДР1;
• управляемый обратный клапан КОУ;
• обратный клапан ОК2;
• гидрораспределитель Р4/2-РУ;
• гидрораспределитель Р4/3-РУ1;
• гидрораспределитель Р4/3-РУ2;
• отсечной клапан КШ (2 шт.);
• гидроцилиндр двустороннего действия ГЦ2;
• нагрузка для гидроцилиндра;
• гидромотор ГМ;
• датчик расхода РД;
• коллектор с манометром КМ (2 шт.);
• манометр ТМ (3 шт.);
• тройник ТР.
4. Учебный комплект "Электрогидроавтоматика. Базовый уровень":
• электронный блок с электромеханическими реле (2 шт.);
• электронный блок ввода сигналов;
• блок из двух реле времени;
• блок электронного счетчика с предварительной установкой;
• гидрораспределитель Р4/2-ЭУ;
• гидрораспределитель Р4/2-ЭУ2;
• гидрораспределитель Р4/3-ЭУ;
• гидроцилиндр двустороннего действия ГЦ2;
• бесконтактный датчик конечного положения (геркон) (2 шт.);
• бесконтактный датчик положения индуктивный ДП-И (2 шт.);
• электромеханический датчик конечного положения цилиндра левый ДП-Л;
• электромеханический датчик конечного положения цилиндра правый ДП-П;
• датчик давления ДД-Э;
• тройник ТР.
5. Блок питания.
6. Блок защиты от сетевой перегрузки.
7. Пульт управления гидростанцией.
8. Набор рукавов высокого давления.
9. Набор лабораторных проводов.
10. Стойка для проводов.
11. Устройство сброса давления.
12. Мультиметр.
13. Сетевой шнур.
14. Сетевой фильтр.
15. Паспорт.
16. Руководство по эксплуатации.
17. Комплект методических рекомендаций по выполнению лабораторных работ преподавателя.
18. Комплект методических рекомендаций по выполнению лабораторных работ слушателя.
19. Упаковка.

Дополнительная комплектация

Средство для моделирования и симуляции работы гидравлических систем, ключ флеш-карта.
