Комплектация

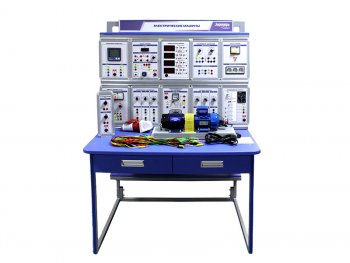

- Лабораторный стенд "Электрические машины".
- Электромашинный агрегат с оптическим энкодером.
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой.
- Вывеска с названием стенда.
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации по проведению лабораторных работ.
Базовая комплектация:
|
Модуль "Модуль питания стенда"
|
1
|
|
Модуль "Модуль питания"
|
1
|
|
Модуль "Трансформатор однофазный"
|
1
|
|
Модуль "Автотрансформатор регулируемый"
|
1
|
|
Модуль "Преобразователь частоты"
|
1
|
|
Модуль "Активная нагрузка"
|
1
|
|
Модуль "Модуль силовой"
|
1
|
|
Модуль "Источник питания ДПТ"
|
1
|
|
Модуль "Сопротивления добавочные 1"
|
1
|
|
Модуль "Измерительные приборы"
|
1
|
|
Модуль "Трехфазный измеритель"
|
1
|
|
Электромашинный агрегат с оптическим энкодером
|
1
|
|
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой
|
1
|
|
Комплект соединительных проводов и кабелей
|
1
|
Состав
Комплект лабораторных модулей:
- Модуль питания стенда.
- Модуль питания.
- Трансформатор однофазный.
- Автотрансформатор регулируемый.
- Преобразователь частоты.
- Активная нагрузка.
- Модуль силовой.
- Источник питания ДПТ.
- Сопротивления добавочные 1.
- Измерительные приборы.
- Трехфазный измеритель.
Учебно-методическое пособие по проведению лабораторных работ
1. Исследование однофазного трансформатора:
- Опыт короткого замыкания.
- Опыт холостого хода.
- Внешняя характеристика.
2. Исследование генератора постоянного тока:
- Внешняя характеристика генератора постоянного тока параллельного возбуждения.
- Характеристика холостого хода генератора постоянного тока независимого возбуждения.
- Характеристика короткого замыкания генератора постоянного тока независимого возбуждения.
- Внешняя характеристика генератора постоянного тока независимого возбуждения.
- Регулировочные характеристики генератора постоянного тока независимого возбуждения.
3. Исследование двигателя постоянного тока параллельного возбуждения:
- Естественная механическая характеристика.
- Искусственная механическая характеристика при введении сопротивления в цепь якоря.
- Искусственная механическая характеристика при ослаблении магнитного потока.
- Рабочие характеристики.
- Регулировочные характеристики двигателя при изменении напряжения на зажимах якоря.
- Регулировочные характеристики двигателя при изменении сопротивления в цепи возбуждения.
4. Исследование асинхронного двигателя с короткозамкнутым ротором:
- Опыт короткого замыкания.
- Опыт холостого хода.
-
Рабочие характеристики.
5. Исследование асинхронного генератора:
