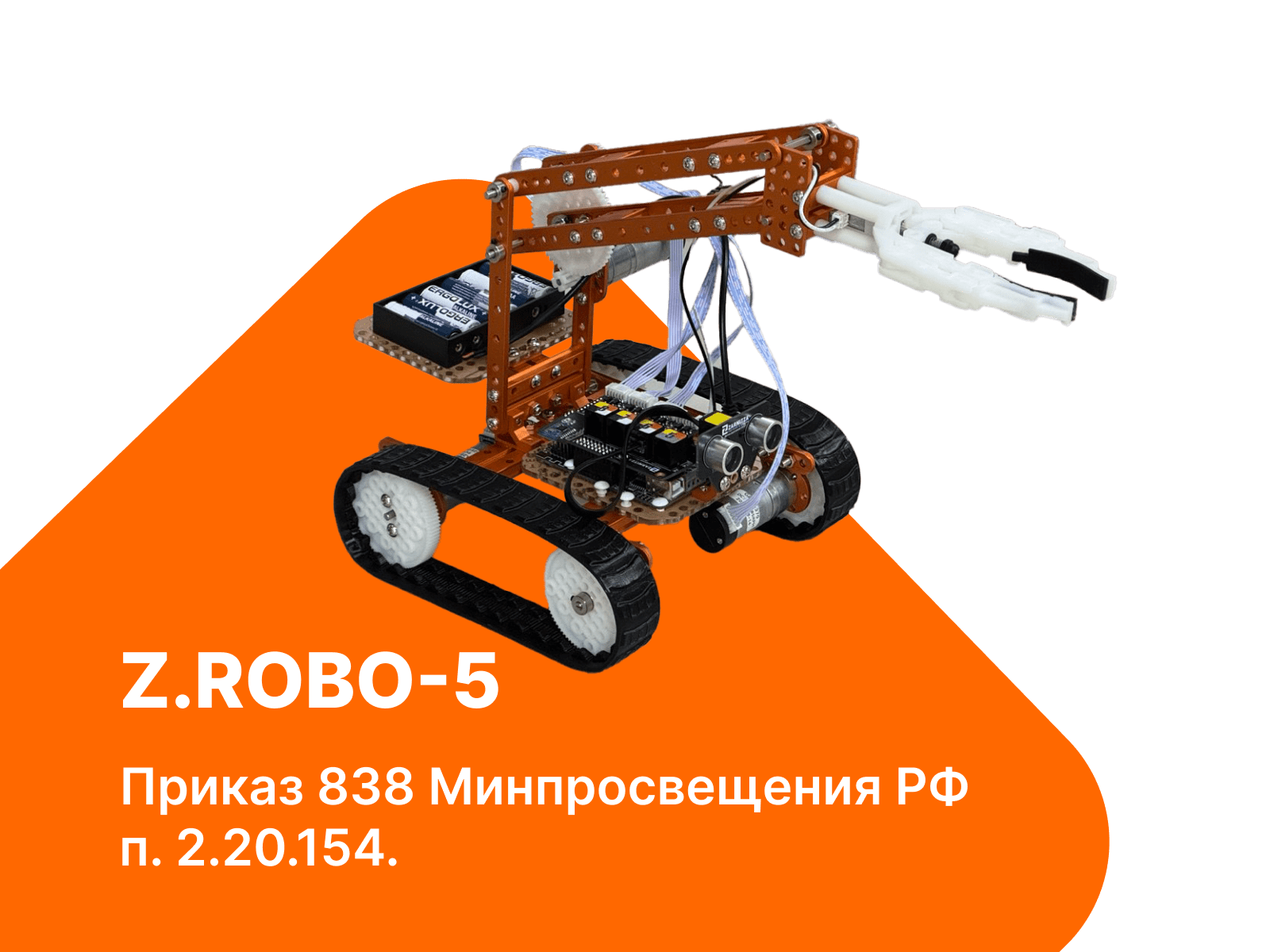

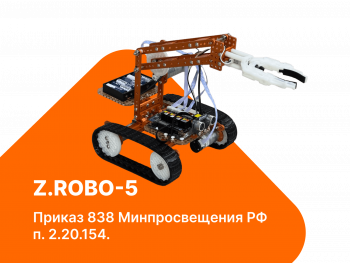

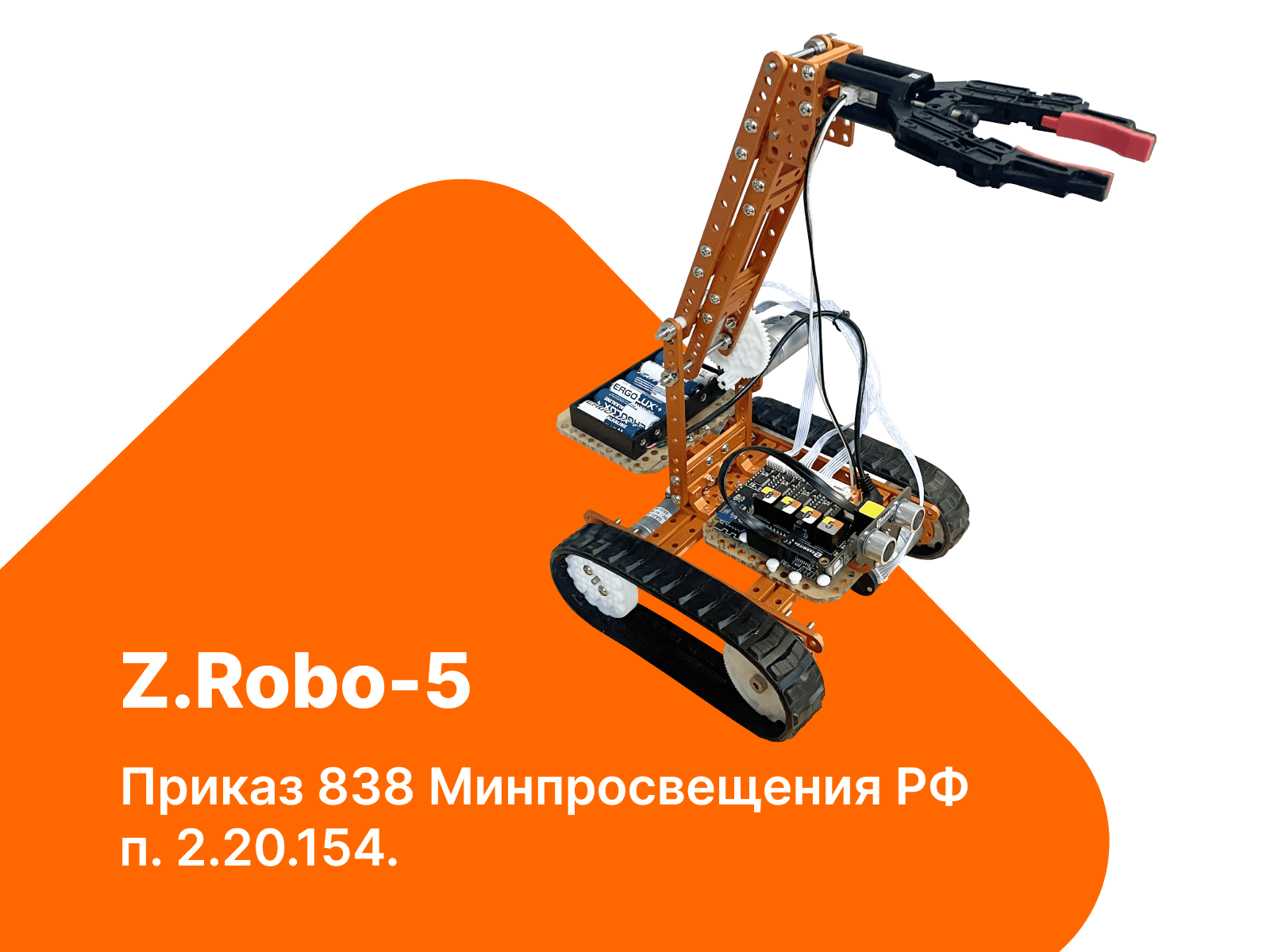

Конструктор для обучения и проведения соревнований роботов Z.Robo-5. Приказ 838 Минпросвещения РФ

Модульная система обеспечивает легкую адаптацию оборудования под задачи разной сложности: от базовых проектов до продвинутых сборок.

Направленность на профессиональное обучение позволит подготовить учащихся к освоению инженерных специальностей в области робототехники, IoT и Индустрии 4.0.

Поддержка STEAM-подхода благодаря сочетанию науки, технологий, инженерии, математики и творческой составляющей в практических заданиях.

Развивает инженерные навыки и формирует компетенции в области цифровых технологий, машинного обучения и автоматизации, становясь незаменимым инструментом в современном образовательном процессе.

Позволяет применять полученные теоретические знания на практике, создавая функциональные роботизированные системы для решения реальных задач.

Собственное производство полного цикла с применением отечественных компонентов.

Соответствует Приказу 838 Минпросвещения РФ.

Программируемый в среде Arduino IDE контроллер;

Характеристики:

Объем памяти 256 кбайт;

Рабочее напряжение постоянного тока 5 В;

Объем памяти SRAM 8 кбайт;

Объем памяти EEPROM 4 кбайт;

Тактовая частота процессора 16 МГц;

Количество контактов ввода/вывода 43 шт.;

Количество последовательных портов 3 шт.;

Интерфейс I²C 1 шт.;

Интерфейс SPI 1 шт.;

Количество аналоговых входов 15 шт.

Плата расширения:

Количество портов RJ-25 для подключения внешних модулей 4шт.

Балки прямоугольного профиля:
Количество типоразмеров балок прямоугольного профиля 7 шт.

Сечение балок прямоугольного профиля 8х24мм;

Длина наименьшей балки прямоугольного профиля 16 мм;

Длина наибольшей балки прямоугольного профиля 224 мм.

Балки П-образного квадратного профиля:

Сечение балок П-образного квадратного профиля 8х8 мм;

Длина балок П-образного квадратного профиля 24 мм.

Балки плоские:

Сечение балок плоских 12x4 мм;

Количество типоразмеров балок плоских 5 шт.;

Длина наименьшей плоской балки 76 мм;

Длина наибольшей плоской балки 220 мм;

Количество разновидностей кронштейнов 4 шт.

Количество разновидностей перфорированных пластин 4 шт.

Число зубьев зубчатых колёс: 8, 56, 72, 90.

Двигатели постоянного тока с встроенным энкодером:

Диаметр корпуса двигателей 25 мм;

Напряжение питания двигателей постоянного тока 9 В;

Максимальная скорость привода двигателя 185 об/мин ;

Размеры шин резиновых, (наружный диаметр х ширина) 63х16 мм.

Наружный диаметр подшипника 34 мм.

Электропитание: 6 батарей АА (в комплект не входят).

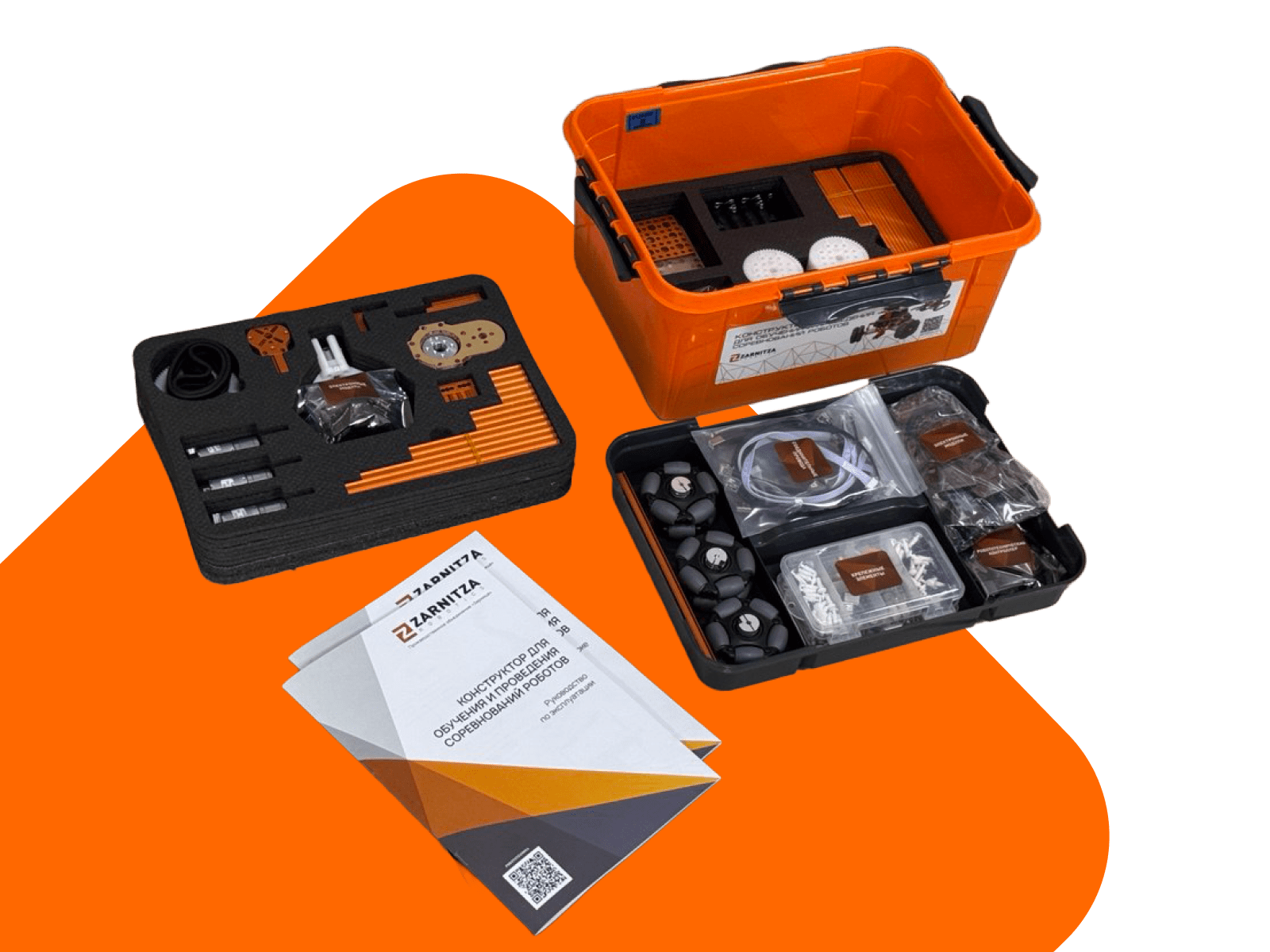

Конструктор для обучения и проведения соревнований роботов — 1 шт.

(в том числе:

Программируемый в среде Arduino IDE контроллер, 1 шт.

Электронные модули, совместимые со средой программирования Arduino-IDE, для подключения напрямую к контролеру:

Bluetooth-модуль 1 шт.

Драйвер двигателя постоянного тока с энкодером 4 шт.

Плата расширения 1 шт.

Электронные модули, совместимые со средой программирования Arduino-IDE, оснащенные разъемами RJ-25 для подключения к контролеру:

Трехосевой акселерометр и гироскоп, шт.

Датчик расстояния 1 шт.

Датчик линии 1 шт.

Адаптер 6P6C/RJ-25 1 шт.

Металлические структурные элементы, выполненные из алюминия с анодированным покрытием (балки, пластины, уголки)

Балки прямоугольного профиля, с желобом с насечкой под винт М4 по всей длине, с двумя рядами отверстий диаметром 4 мм вдоль балки 18 шт.

Балки П-образного квадратного профиля, с рядом отверстий диаметром 4 мм вдоль балки 2 шт.

Балки плоские, с рядом отверстий диаметром 4 мм вдоль балки – 20 шт.

Кронштейны (угловые, фигурные):

Кронштейн 2 шт.

Кронштейн двигателя - 3 шт.

Кронштейн угловой 3х3 - 4 шт.

Кронштейн угловой - 4 шт.

Перфорированные пластины (прямоугольные, фигурные), с отверстиями диаметром 4 мм -  8шт.

Двигатель постоянного тока с встроенным энкодером, тип 1, 1 шт.

Двигатель постоянного тока с встроенным энкодером, тип 2, 2 шт.

Колеса всенаправленного движения (70 мм) -3шт.

Конструктивные элементы и элементы для сборки

Зубчатые колеса из алюминия и пластика (с числом зубьев 8, 56, 72, 90) - 14 шт.

Гусеницы резиновые, 2 шт.

Шины резиновые, 4 шт.

Акриловые крепления (прямоугольные и фигурные), с отверстиями -5 шт.

Подшипник упорный, 1шт.

Металлические валы диаметром 4 мм, длиной 50, 88, 160 мм - 5 шт.

Валы с резьбой М4 на одной из сторон, длиной 39 мм, 6 шт.

Вспомогательные элементы для валов (соединительные втулки, установочные кольца, кольцевые разделители), 30 шт.

Комплект для сборки захватного устройства (захват манипулятора, крепежные элементы),1 шт.

Батарейный отсек (6хАА) - 1 шт.

Кабели 6P6C RJ25 длиной 20 см, 35 см, 3 шт.

Кабели для подключения моторов 3 шт.

Кабель USB А - USB В - 1 шт.

Металлические крепежные элементы (винты, гайки), 201 шт.

Латунные штифты М4, 4 шт.

Хомуты пластиковые, 10 шт.

Прокладки пластиковые круглые, 14 шт.

Пластиковые заклепки, 60 шт.

Комплект инструментов для сборки (отвертка универсальная, гаечный ключ, шестигранные ключи, торцевой ключ), 1 шт.

USB-накопитель,1 шт.

Паспорт.

Руководство по эксплуатации.

Инструкция по сборке.

Рабочие тетради по робототехнике для 6 класса (3 шт.);

Рабочие тетради по робототехнике для 7 класса (3 шт.);

Методические рекомендации для преподавателя для 6 класса;

Методические рекомендации для преподавателя для 7 класса;
