Программное обеспечение тренажера позволяет проводить расчет и визуализацию процессов в режиме реального времени, протекающих в продуктивном пласте, скважине, УЭЦН и механизированном подъемнике, изменять условия их работы в диалоговом режиме. При этом имитируются реальные ситуации работы насосной установки, необходимые для отработки соответствующей реакции оператора на происходящие события.
Портативный тренажер по эксплуатации скважин, оборудованных УЭЦН, с комплексным программным обеспечением "АРМАРИС" разработан совместно со специалистами кафедр прикладной математики, и подземной аэрогидромеханики Казанского (Приволжского) федерального университета (www.kpfu.ru).
Продуктивный пласт, скважина, УЭЦН образуют взаимосвязанную систему, в состав которой входят:
- Модель двухфазной фильтрации в неоднородном круговом продуктивном пласте.
- Модель движения трехфазной смеси в насосно-компрессорных трубах и в затрубно-кольцевом пространстве скважины.
- Модель движения трехфазной смеси в электроцентробежном насосе.
- Модель работы погружного электродвигателя (ПЭД).
Продуктивный пласт, скважина, погружное оборудование и протекающие в них процессы – всегда виртуальные.

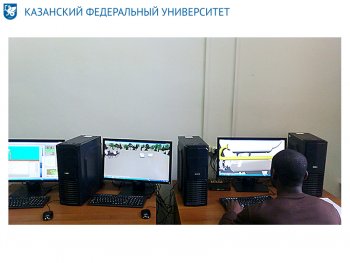

Визуализация куста нефтяного месторождения выполнена в виде 3D-модели.

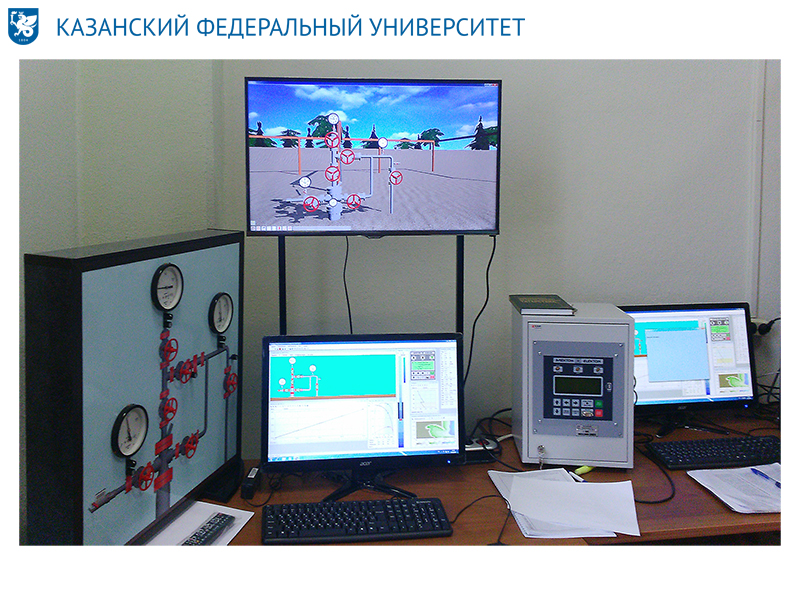

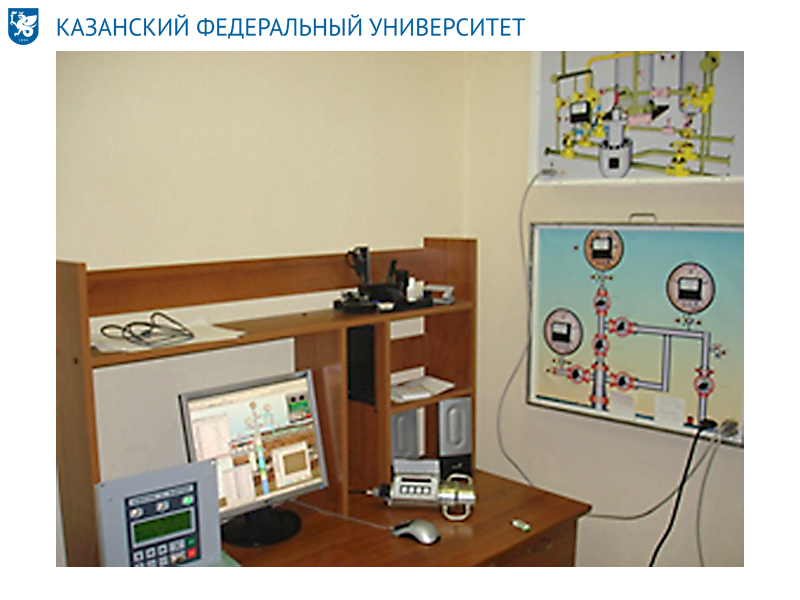

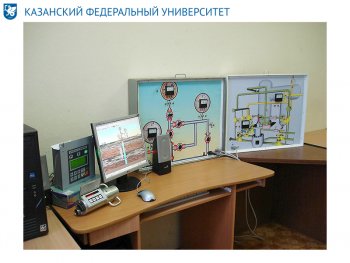

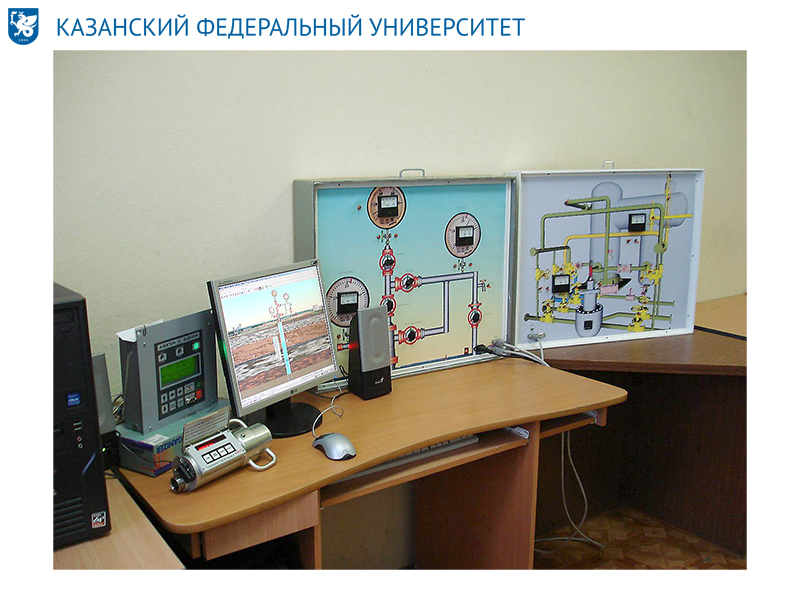

Управление процессами может проводиться с помощью подключенных макетов устройств и оборудования:

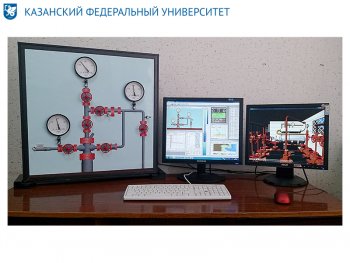

- Портативного макета-стенда "Устьевая арматура" с квазиреальными манометрами и запорно-разрядными устройствами (ЗРУ).
- Макета реального уровнемера "СУДОС-мини 2".
- Макета реального контроллера "Электон-09.1" СУ "Электон-05-250".
- Портативного макета-стенда АГЗУ типа "СПУТНИК" (не входит в базовый вариант, возможно отображение 3D-модели на экране дисплея/телевизора).
Элементы нефтепромыслового наземного оборудования могут быть представлены и в виде виртуальных 3D- моделей.
Тренажер позволяет осуществлять тренинг обслуживающего персонала по выполнению следующих действий:
- Проверка исправности манометров.
- Замер трубного, затрубного и линейного давления.
- Замер статического и динамического уровня.
- Контроль работы УЭЦН, управление частотным преобразователем.
- Настройка защит УЭЦН.
- Опрессовка колонны НКТ на подачу ЭЦН.
- Запуск скважины после ремонта в нормальных и осложненных условиях.
- Вывод скважины на режим в нормальных и осложненных условиях.
- Замер дебита скважины на АГЗУ, контроль неисправности узлов АГЗУ.
Для реализации функций полномасштабного тренажера имеется возможность подключать макеты реальных наземных устройств и оборудования.
Базовая комплектация:
|
Компьютер с предустановленным ПО "АРМАРИС" – АРМ "Администратор/Преподаватель" (1 лицензия) |
1 |
|
Программное обеспечение для установки сетевой версии на компьютеры заказчика - 5 АРМ "Пользователь/Студент" (5 лицензий) |
1 |
|
Обязательна стажировка преподавателя/администратора (образовательный курс) |
1 |
|
Полномасштабные макеты реальных устройств и оборудования: |
1 |
|
|
1 |
|
|
1 |
|
|
|
|
Комплект соединительных проводов и кабелей |
1 |
Портативный тренажер предназначен для обучения и подготовки персонала по эксплуатации скважин, оборудованных установками электроцентробежных насосов (УЭЦН). Основной задачей тренажера является эффективное и качественное обучение студентов колледжей, техникумов и нефтяных вузов, а также подготовка и повышение квалификации операторов, мастеров и технологов по добыче нефти в учебных центрах нефтяных предприятий. Тренажер способствует формированию психомоторных реакций на аварийные ситуации, помогает приобрести опыт и навыки эксплуатации наземного и глубинного насосного промыслового оборудования, используемого при добыче нефти с помощью УЭЦН.
