Тренажер полномасштабный для обучения и подготовки персонала по эксплуатации скважин, оборудованных установками электроцентробежных насосов (ТЭС УЭЦН)

Артикул: НГ0215
По запросу
По запросу
Гарантия и сервис ?
На все товары действует гарантия и предоставляется постгарантийное обслуживание. Подробнее по телефону 8 (800) 775-37-75
Оплата и доставка ?
Доставка осуществляется по всей России и странам СНГ. Подробнее о том, как сделать заказ по ссылке
Индивидуальная разработка ?
Оборудование может быть изготовлено или модифицировано в соответствии с пожеланиями заказчика. Подробнее по телефону 8 (800) 775-37-97

Важно!!!

Описание на сайте https://zarnitza.ru не является Техническим заданием для объявления аукциона и/или публичной офертой.

Чтобы получить соответствующее Техническое задание, просим обратиться к нам дополнительно!



Назначение

Полномасштабный тренажер предназначен для обучения и подготовки персонала по эксплуатации скважин, оборудованных УЭЦН (установкой электроцентробежного насоса). Основной задачей тренажера является эффективное и качественное обучение, переподготовка и рост профессионализма кадров, а также подготовка студентов нефтяных вузов, техникумов, колледжей к грамотному решению практических задач эксплуатации промыслового оборудования за счет:

  • Отработки требуемых психомоторных реакций при быстрой смене условий.
  • Отработки действий при нештатных ситуациях и ситуациях, опасных для отработки в реальных условиях.
  • Приближения обучающегося к пониманию полноценного функционирования наземного и скважинного оборудования.

Описание, предназначение, способ эксплуатации

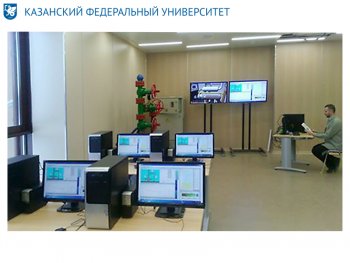

Программное обеспечение комплексного тренажера позволяет проводить расчет и визуализацию процессов в режиме реального времени, протекающих в продуктивном пласте, скважине, УЭЦН и механизированном подъемнике, изменять условия их работы в диалоговом режиме. При этом имитируются реальные ситуации работы насосной установки, необходимые для отработки соответствующей реакции оператора на происходящие события.

Полномасштабный тренажер по эксплуатации скважин, оборудованных УЭЦН, с комплектным программным обеспечением "АРМАРИС" разработан совместно со специалистами кафедр прикладной математики, и подземной аэрогидромеханики Казанского (Приволжского) федерального университета (www.kpfu.ru).

Продуктивный пласт, скважина, УЭЦН образуют взаимосвязанную систему, в состав которой входят:

  • Модель двухфазной фильтрации в неоднородном круговом продуктивном пласте.
  • Модель движения трехфазной смеси в насосно-компрессорных трубах и в затрубно-кольцевом пространстве скважины.
  • Модель движения трехфазной смеси в электроцентробежном насосе.
  • Модель работы погружного электродвигателя (ПЭД).

Визуализация куста нефтяного месторождения выполнена в виде 3D-модели.

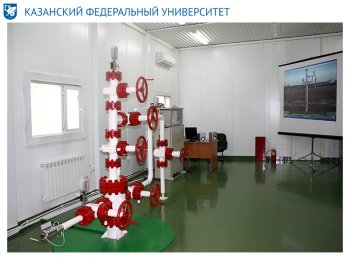

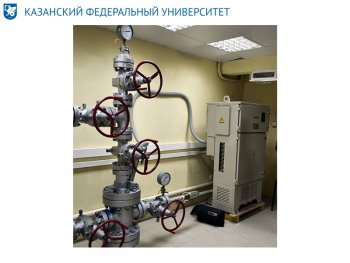

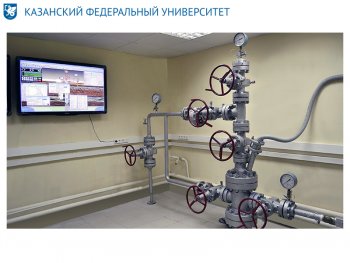

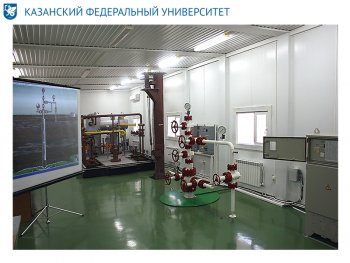

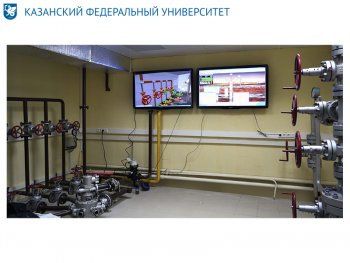

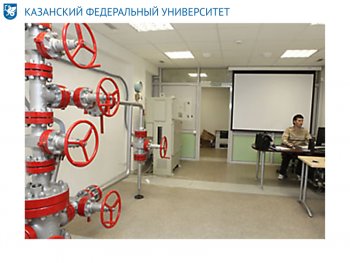

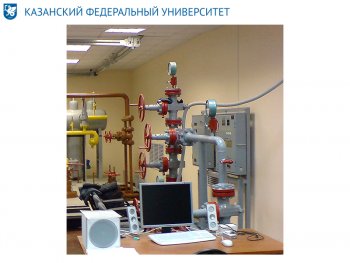

Управление процессами может проводиться с помощью подключенных полномасштабных макетов устройств и оборудования:

  • Фонтанная арматура типа АФК-65х21.
  • СУ "Электон-05-250".
  • Уровнемер "СУДОС-мини 2".
  • АГЗУ типа "СПУТНИК".

Продуктивный пласт, скважина, погружное оборудование и протекающие в них процессы – всегда виртуальные. Элементы нефтепромыслового наземного оборудования могут быть представлены и в виде виртуальных 3D-моделей.

Тренажер позволяет осуществлять тренинг обслуживающего персонала по выполнению следующих действий:

  • Проверка исправности манометров.
  • Замер трубного, затрубного и линейного давления.
  • Замер статического и динамического уровня.
  • Контроль работы УЭЦН, управление частотным преобразователем.
  • Настройка защит УЭЦН.
  • Опрессовка колонны НКТ на подачу ЭЦН.
  • Запуск скважины после ремонта в нормальных и осложненных условиях.
  • Вывод скважины на режим в нормальных и осложненных условиях.
  • Замер дебита скважины на АГЗУ, контроль неисправности узлов АГЗУ.


Базовая комплектация:


Компьютер с предустановленным ПО "АРМАРИС" – АРМ "Администратор/Преподаватель" (1 лицензия)

1

Программное обеспечение для установки сетевой версии на компьютеры заказчика - 5 АРМ "Пользователь/Студент" (5 лицензий)

1

Обязательна стажировка преподавателя/администратора (образовательный курс)

1

Полномасштабные макеты реальных устройств и оборудования:

1

  • Фонтанная арматура типа АФК-65 х 21

1

  • СУ "Электон-05-250"

1

  • Уровнемер "СУДОС-мини 2"

1

Комплект соединительных проводов и кабелей

1

Сетевой фильтр

1

Комплектация
1. Компьютер с предустановленным ПО "АРМАРИС" – АРМ "Администратор/Преподаватель" (1 лицензия).
2. Программное обеспечение для установки сетевой версии на компьютеры заказчика - 5 АРМ "Пользователь/Студент" (5 лицензий).
3. Обязательна стажировка преподавателя/администратора (образовательный курс).
4. Полномасштабные макеты реальных устройств и оборудования:

  • Фонтанная арматура типа АФК-65х21.
  • СУ "Электон-05-250".
  • Уровнемер "СУДОС-мини 2".

5. Комплект соединительных проводов и кабелей.
6. Сетевой фильтр.
7. Паспорт изделия.
8. Руководство по эксплуатации.
9. Технические условия.
Состав

  • Программное обеспечение "АРМАРИС".
