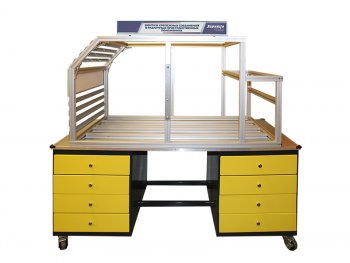

Лабораторный стенд представляет собой установку, состоящую из жестко установленного на монтажном столе каркаса, на котором производится монтаж элементов крепежных соединений и пневмоаппаратуры.
Каркас стенда выполнен из конструкционного анодированного алюминиевого профиля сечением 40 х 40 мм с пазами 10 мм в виде каркаса автомобиля. Соединение конструкционных элементов каркаса разборное болтовое. Открытые концы профилей защищены торцевыми пластиковыми заглушками. Установка может быть изготовлена по индивидуальному заказу с учетом специфики обучения или производственного процесса.
Базовая комплектация:
|
Лабораторный стенд "Монтаж крепежных соединений в различных пространственных положениях" |
1 |
|
Комплект болтов и гаек с метрической резьбой (М4, М5, М6, М8), шайб плоских и гроверных |
1 |
|
Комплект монтажных планок со сквозными отверстиями под болты (М4, М5, М6, М8) |
1 |
|
Комплект монтажных планок с резьбовыми отверстиями под болты (М4, М5, М6, М8) |
1 |
|
Фитинг-штуцер прямой |
10 |
|
Тройник вертикальный |
10 |
|
Фитинг-тройник |
10 |
|
Фитинг угловой |
10 |
|
Ключ для снятия фитингов |
1 |
|
Фланцевое мягкое соединение |
1 |
|
Фланцевое соединение с зазором между деталями |
1 |
|
Трубка полиамидная диаметром 6 мм (10 м) |
1 |
|
Трубка полиамидная диаметром 8 мм (10 м) |
1 |
|
Трубка полиамидная диаметром 12 мм (10 м) |
1 |
|
Клапан перепускной 2-магистральный |
1 |
|
Клапан электромагнитный |
1 |
|
Клапан защитный четырехконтурный |
3 |
|
Клапан ускорительный |
1 |
|
Клапан одинарный защитный |
1 |
|
Клапан управления тормозами прицепа |
1 |
|
Планшет информационный |
1 |
|
Дрель-шуруповерт аккумуляторная |
1 |
|
Комплект бит и головок для дрели-шуруповерта |
1 |
Комплект учебно-лабораторного оборудования "Монтаж крепежных соединений в различных пространственных положениях" (далее стенд) предназначен для получения практических и физико-моторных навыков при монтаже крепежных соединений и элементов пневмосистемы автомобиля в различных пространственных положениях, тренировки выносливости при проведении монтажно-сборочных работ, в том числе в труднодоступных пространственных положениях.
