Проведение лабораторно-практических занятий по одноименной дисциплине и обеспечение изучения измерительных приборов и исследования работы основных элементов цифровой техники, в том числе базовых логических элементов, составных комбинационных узлов цифровой техники, последовательных узлов, а также цифро-аналоговых преобразователей и аналого-цифровых преобразователей.

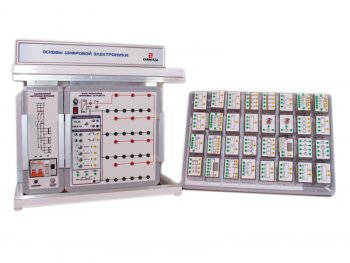

Комплект учебно-лабораторного оборудования "Основы цифровой электроники"
По запросу
По запросу
Добавить в корзину
Комплект учебно-лабораторного оборудования "Основы цифровой электроники"
Артикул: УП5262
По запросу
По запросу
Гарантия и сервис ?
На все товары действует гарантия и предоставляется постгарантийное обслуживание. Подробнее по телефону 8 (800) 775-37-75
Оплата и доставка ?
Доставка осуществляется по всей России и странам СНГ. Подробнее о том, как сделать заказ по ссылке
Индивидуальная разработка ?
Оборудование может быть изготовлено или модифицировано в соответствии с пожеланиями заказчика. Подробнее по телефону 8 (800) 775-37-97
Важно!!!
Описание на сайте https://zarnitza.ru не является Техническим заданием для объявления аукциона и/или публичной офертой.
Чтобы получить соответствующее Техническое задание, просим обратиться к нам дополнительно!
Описание
Комплектация
1. Комплект учебно-лабораторного оборудования "Основы цифровой электроники".
2. Комплект соединительных проводов и кабелей.
3. Паспорт изделия.
4. Руководство по эксплуатации.
5. Методические указания по выполнению лабораторных работ.
2. Комбинационный узел на основе базовых логических элементов для реализации произвольной логической функции.
3. Комбинационные узлы на основе базовых логических элементов для экспериментального подтверждения законов алгебры логики.
4. Одноразрядные полусумматор и сумматор.
5. Преобразователь кода и дешифратор.
6. Мультиплексор и демультиплексор.
7. Триггеры.
8. Счетчики.
9. Регистры.
10. Цифро-аналоговый преобразователь с выходом по току.
11. Цифро-аналоговый преобразователь с выходом по напряжению.
12. Схемы сравнения кодов.
13. Широтно-импульсный модулятор.
14. Аналоговый компаратор.
15. Аналого-цифровой преобразователь развертывающего преобразования.
16. Аналого-цифровой преобразователь следящего преобразования.
17. Аналого-цифровой преобразователь последовательного приближения.
2. Комплект соединительных проводов и кабелей.
3. Паспорт изделия.
4. Руководство по эксплуатации.
5. Методические указания по выполнению лабораторных работ.
Базовая комплектация:
|
Модуль "Однофазный источник питания" |
1 |
|
Модуль "Блок испытания цифровых устройств" |
1 |
|
Модуль "Основы цифровой электроники" |
1 |
|
Комплект защищенных соединительных кабелей (2mm) 100 cм. (красный, синий, зеленый, черный, желтый). |
1 |
|
Комплект кабелей питания. |
1 |
Состав
Комплект лабораторных модулей:- Однофазный источник питания.
- Блок испытания цифровых устройств.
- Модуль "Основы цифровой электроники", набор минимодулей:
- Два логических элемента 2И.
- Два логических элемента 2ИЛИ.
- Четыре логических элемента НЕ.
- Два логических элемента 2И-НЕ.
- Два логических элемента 2ИЛИ-НЕ.
- Два логических элемента 2Иск-ИЛИ.
- Логический элемент 4И-НЕ (2 шт.).
- Два логических элемента 2И-НЕ с открытым коллектором.
- Четыре логических элемента НЕ (триггер Шмидта).
- Индикатор с четырьмя светодиодами (2 шт.).
- Дешифратор/демультиплексор 1-4.
- Мультиплексор 4-1.
- Дешифратор с семисегментным индикатором (0,1,…9) (2 шт.).
- D-триггер (4 шт.).
- JK-триггер.
- Реверсивный двоично-десятичный счетчик (2 шт.).
- Набор резисторов.
- Цифро-аналоговый преобразователь ЦАП.
- Схема сравнения двоичных чисел.
- Аналоговый компаратор и операционный усилитель.
- Реверсивный двоичный счетчик.
- Переменный резистор 1 кОм (2 шт.).
- Миниблок с двумя резисторами (100 кОм) и двумя конденсаторами (4,7 мкФ).
- Регистр последовательных приближений.
Учебно-методическое пособие по проведению лабораторных работ
1. Тестирование базовых логических элементов.2. Комбинационный узел на основе базовых логических элементов для реализации произвольной логической функции.
3. Комбинационные узлы на основе базовых логических элементов для экспериментального подтверждения законов алгебры логики.
4. Одноразрядные полусумматор и сумматор.
5. Преобразователь кода и дешифратор.
6. Мультиплексор и демультиплексор.
7. Триггеры.
8. Счетчики.
9. Регистры.
10. Цифро-аналоговый преобразователь с выходом по току.
11. Цифро-аналоговый преобразователь с выходом по напряжению.
12. Схемы сравнения кодов.
13. Широтно-импульсный модулятор.
14. Аналоговый компаратор.
15. Аналого-цифровой преобразователь развертывающего преобразования.
16. Аналого-цифровой преобразователь следящего преобразования.
17. Аналого-цифровой преобразователь последовательного приближения.
