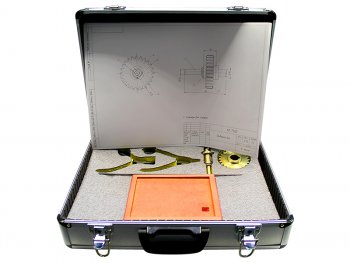

Комплекс представляет собой кейс с комплектом, состоящим из шестерни, закрепленной на валу с помощью стопорного кольца и шпонки (соединение вал-шестерня), наборов слесарных и измерительных инструментов и комплекта чертежей элементов устройства.
Комплекс позволяет производить:
Измерение линейных размеров элементов соединения.
Выполнение рабочих и сборочных чертежей узлов и деталей соединения.
Выполнение самоконтроля правильности выполнения чертежей по образцовым чертежам, входящим в состав комплекса.
Базовая комплектация:
|

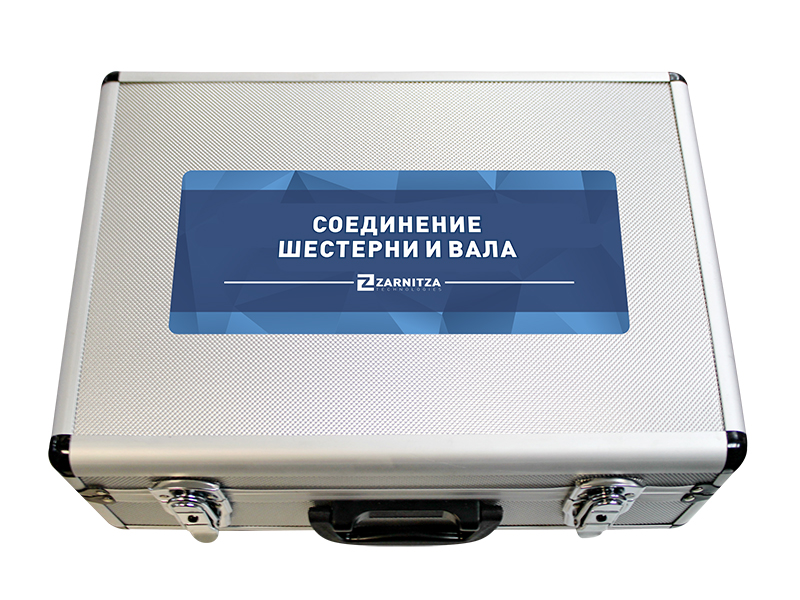

Кейс |
1 |
|
Соединение вал-шестерня |
1 |
|
Съемник стопорных колец |
1 |
|
Штангенциркуль с глубиномером |
1 |
|
Линейка |
1 |
|
Образцовые чертежи |
1 |
Учебно-демонстрационный комплекс "Инженерная графика. Соединение шестерни и вала" предназначен для обучения основам инженерной графики, выполнения рабочих чертежей деталей и сборочных единиц на практических занятиях по курсу "Инженерная графика" студентов технических специальностей.
