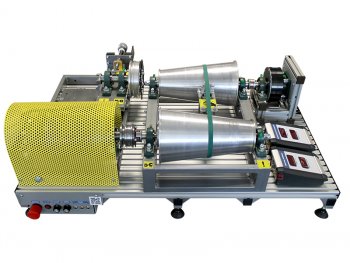

Комплект учебно-лабораторного оборудования "Детали машин. Изучение механических передач"

Артикул:

УП5919

1 388 750 руб.
Краткое описание:

Лабораторный стенд представляет собой модульную конструкцию с возможностью использования одного модуля привода для изучения характеристик различных механических передач. В качестве модуля привода используется электродвигатель с управлением от частотного преобразователя и возможностью регулировки частоты вращения вала электродвигателя. Крепление изучаемых модулей механических передач и модуля нагружения к модулю привода производится на стыковочной платформе с помощью комплекта приспособлений, переходников и соединительных муфт.

Модули привода и нагружения оснащены датчиками вращающего момента и датчиками частоты вращения. Измеряемая информация обрабатывается с помощью персонального компьютера (ноутбука). Передача данных обеспечивается модулем ввода-вывода. Результаты измерений выводятся на экран компьютера в виде таблиц и графиков.

Базовая комплектация:


Лабораторный стенд "Детали машин. Изучение механических передач"

1

Ноутбук с программным обеспечением

1

Комплект проводов для подключения электронных модулей

1

Комплект шестигранных ключей

1

Ремень клиновидный

1

Ремень плоский

1

Сетевой шнур

1

Внимание!

Информация о товаре носит справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ.

Убедительная просьба - при покупке согласовать с менеджером комплектацию, цену и важные для Вас характеристики оборудования.

Комплект поставки:
  1. Лабораторный стенд "Детали машин. Изучение механических передач".
  2. Ноутбук с программным обеспечением.
  3. Комплект проводов для подключения электронных модулей.
  4. Комплект шестигранных ключей.
  5. Ремень клиновидный.
  6. Ремень плоский.
  7. Сетевой шнур.
  8. Паспорт изделия.
  9. Руководство по эксплуатации.
  10. Методические рекомендации по проведению лабораторных работ.
Технические характеристики (энерго-габаритные):
  • Габариты: 1080 х 950 х 415 мм.
  • Электропитание: 220 В, 50 Гц.
  • Потребляемая мощность: не более 800 Вт.
  • Масса: не более 80 кг.
Назначение:

Комплект учебно-лабораторного оборудования "Детали машин. Изучение механических передач" (далее - стенд) предназначен для использования в качестве лабораторного оборудования при проведении практических занятий по дисциплинам "Детали машин" и "Техническая механика" в учреждениях высшего профессионального образования при подготовке инженеров-механиков. Лабораторные эксперименты направлены на исследование режимов работы червячного, конического, цилиндрического передач, исследование ременной передачи с клиновым и плоским ремнем.

Состав (основного изделия):
  • Модуль привода.
  • Модуль нагружения.
  • Стыковочная платформа для установки модулей.
  • Модули механических передач:
- червячный одноступенчатый редуктор;
- цилиндрический двухступенчатый соосный редуктор;
- конический редуктор;
- клиноременная передача;
- плоскоременная передача.
Учебно-методическое пособие по проведению лабораторных работ:
  1. Исследование режимов работы червячного редуктора .
  2. Исследование режимов работы конического редуктора.
  3. Исследование режимов работы цилиндрического редуктора.
  4. Исследование ременной передачи с клиновым ремнем.
  5. Исследование ременной передачи с плоским ремнем.
