Комплект наглядно-демонстрационного оборудования "Разъёмные соединения деталей" предназначен для использования при проведении учебных лекционных и практических занятий по разделу "Детали машин".

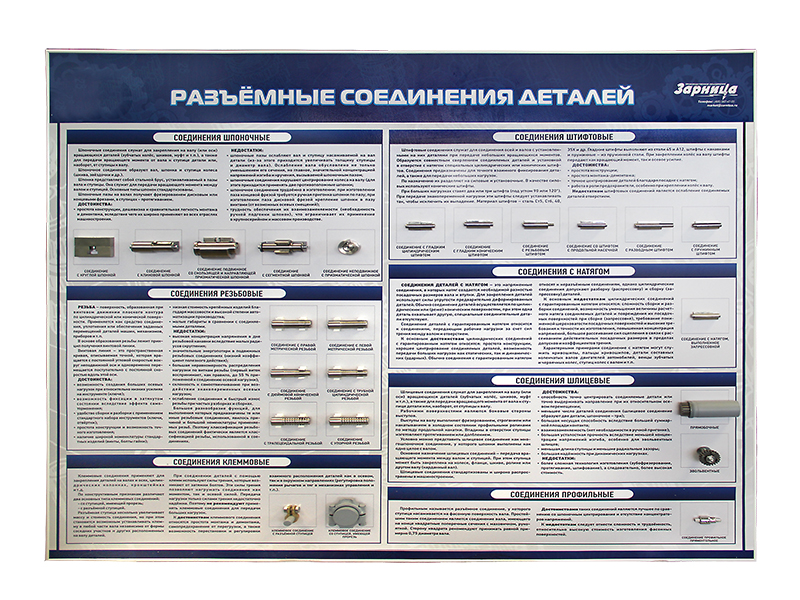

Комплект представляет собой полноцветную информационную панель, на которой закреплены образцы разъёмных соединений и размещена краткая информация о них.
На панели размещены образцы следующих соединений:
- Соединения шпоночные: подвижное со скользящей и направляющей призматической шпонкой, неподвижное с призматической шпонкой, с сегментной шпонкой, с клиновой шпонкой, с круглой шпонкой.
- Соединения шлицевые: прямобочные, эвольвентные.
- Соединения штифтовые: с гладким цилиндрическим штифтом, с гладким коническим штифтом, с разводным штифтом, с резьбовым штифтом, с пружинным штифтом, со штифтом с продольной насечкой.
- Соединения клеммовые: с разъёмной ступицей и со ступицей, имеющей прорезь.
- Соединения профильные: прямоугольное.
- Соединения с натягом: выполненные запрессовкой.
- Соединения резьбовые: с правой метрической резьбой, с левой метрической резьбой, с дюймовой конической резьбой, с трубной цилиндрической резьбой, с трапецеидальной резьбой, с упорной резьбой.
