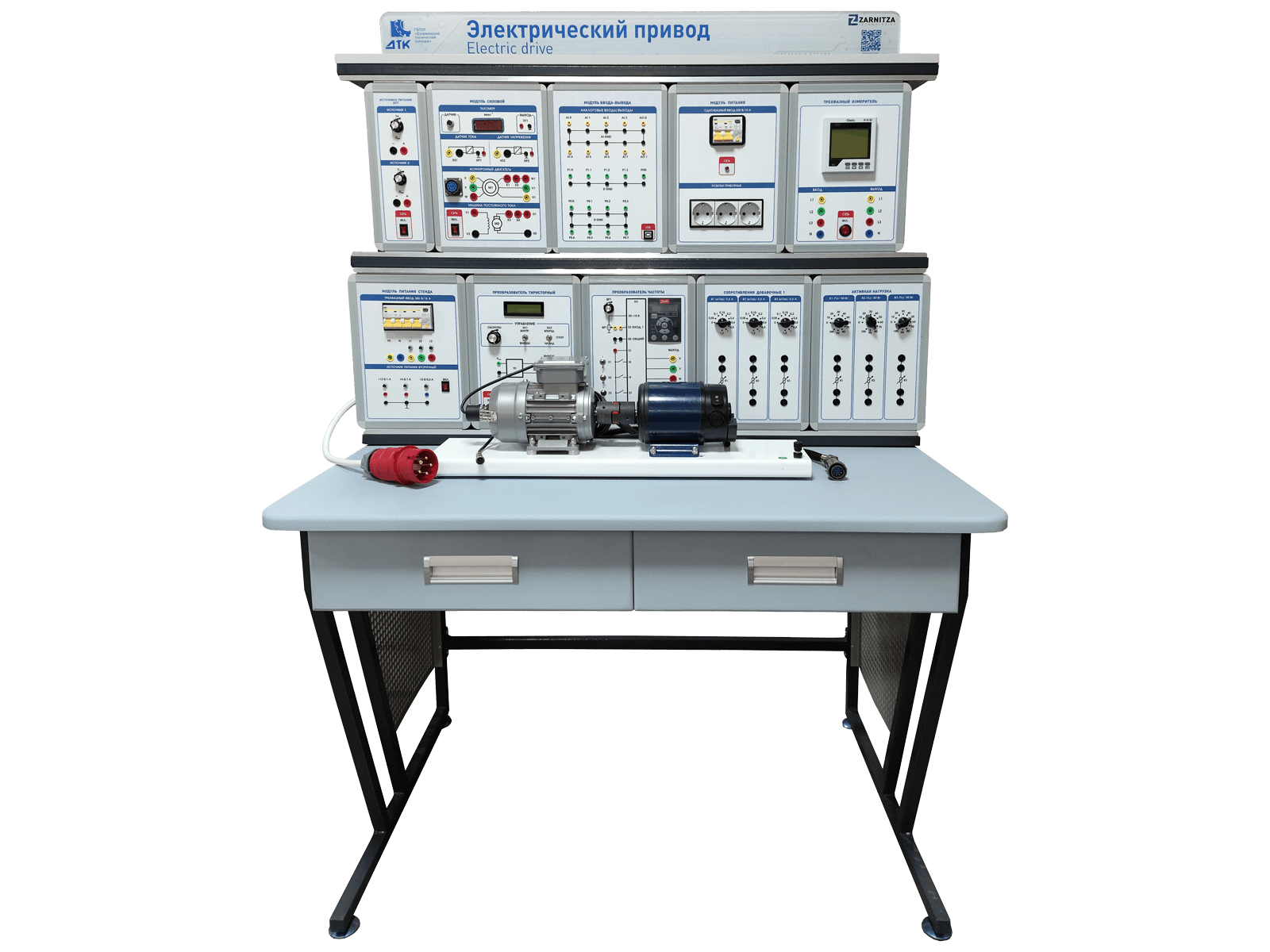

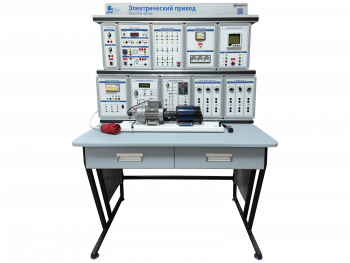

Комплект учебно-лабораторного оборудования "Электрический привод" (ЭП-СК-1)

Артикул:

УП5013

По запросу
Комплект поставки:
  1. Комплект учебно-лабораторного оборудования "Электрический привод" (ЭП-СК-1).
  2. Электромашинный агрегат.
  3. Двухуровневая двухрядная рама.
  4. Программное обеспечение (компакт-диск).
  5. Комплект соединительных проводов и кабелей.
  6. Паспорт изделия.
  7. Руководство по эксплуатации.
  8. Методические рекомендации по проведению лабораторных работ.


Базовая комплектация:


Модуль "Питание стенда"

1

Модуль "Модуль питания"

1

Модуль "Измеритель мощности"

1

Модуль "Добавочные сопротивления"

1

Модуль "Модуль ввода/вывода"

1

Модуль "Регуляторы"

1

Модуль "Тиристорный преобразователь"

1

Модуль "Преобразователь частоты"

1

Модуль "Измерительный модуль"

1

Модуль "Силовой модуль"

1

Электромашинный агрегат

1

Двухуровневая двухрядная рама

1

Программное обеспечение (компакт-диск)

1

Комплект соединительных проводов и кабелей

1

Технические характеристики (энерго-габаритные):
  • Габариты: не более 1150 х 800 х 1600 мм.
  • Масса: не более 100 кг.
  • Электропитание: 220 В., 50 Гц.
  • Потребляемая мощность: не более 500 Вт.
Назначение:

Целью данного практикума является проведение лабораторных занятий по курсу "Электротехника". Данное оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального профессионального, среднего профессионального и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по теме "Электрический привод".

Состав (основного изделия):
Комплект лабораторных модулей:
  • Питание стенда.
  • Модуль питания.
  • Измеритель мощности.
  • Добавочные сопротивления.
  • Модуль ввода/вывода.
  • Регуляторы.
  • Тиристорный преобразователь.
  • Преобразователь частоты.
  • Измерительный модуль.
  • Силовой модуль.
Учебно-методическое пособие по проведению лабораторных работ:
1. Исследование двигателя постоянного тока (ДПТ):

  • Естественные механическая и электромеханическая характеристики.
  • Энергетические диаграммы.

2. Исследование асинхронного двигателя с короткозамкнутым ротором:

  • Естественные механическая и электромеханическая характеристики.
  • Энергетические диаграммы.

3. Исследование системы "Тиристорный преобразователь-Двигатель":

  • Механическая и электромеханическая характеристики.
  • Регулирование скорости ДПТ изменением напряжения на якоре.
  • Регулировочные характеристики.
  • Переходные процессы.

4. Элементы системы управления электроприводов:

  • Исследование ЗИ.
  • Исследование П-регулятора с блоком ограничения.
  • Исследование И-регулятора.
  • Исследование ПИ-регулятора.
  • Переходные процессы.
5. Система подчиненного регулирования скорости ДПТ с внешним контуром скорости:

  • Регулировочная характеристика.
  • Настройка ПИ-регулятора контура регулирования тока.
  • Настройка ПИ-регулятора контура регулирования скорости.
  • Регулировочные характеристики замкнутой системы.
  • Механические характеристики замкнутой системы электропривода.

6. Система подчиненного регулирования скорости ДПТ с внешним контуром напряжения:

  • Регулировочная характеристика.
  • Настройка ПИ-регулятора контура регулирования тока.
  • Настройка ПИ-регулятора контура регулирования напряжения.
  • Регулировочные характеристики замкнутой системы.
  • Механические характеристики замкнутой системы электропривода.

7. Исследование преобразователя частоты:

  • Управление от кнопочной панели.
  • Управление от лицевой панели.

8. Исследование разомкнутой системы "Преобразователь частоты — Асинхронный двигатель":

  • Механические характеристики.
  • Регулировочные характеристики.
  • Компенсация скольжения.
  • Способы торможения.
  • Переходные процессы.

9. Исследование замкнутой системы "Преобразователь частоты — Асинхронный двигатель":

  • Настройка контура регулирования скорости.
  • Исследование замкнутой системы.
  • Переходные процессы.
