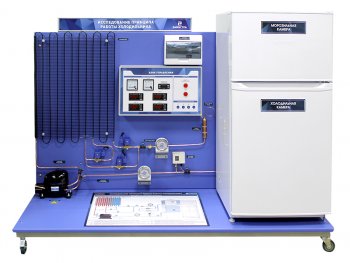

Лабораторная установка смонтирована на базе бытового двухкамерного холодильника. На передней панели стенда установлен электронный регулятор, при помощи которого регулируется холодопроизводительность и поддерживается заданный температурный режим. В низкотемпературном и среднетемпературном отделениях холодильника установлены датчики температуры, которые измеряют температуру и подают сигнал на контроллер. Термометрами измеряется температура на поверхности конденсатора и температура фреона на всасывании в компрессор. Смотровое стекло показывает циркуляцию фреона и содержание влаги в системе. Вольтметром и амперметром производится измерение напряжения и силы тока на обмотках электродвигателя компрессора. Счетчик измеряет расход электроэнергии, потребляемой компрессором. Электромагнитные клапаны служат для имитации различных режимов работы холодильного агрегата. На нагнетательном трубопроводе установлен манометр, показывающий давление нагнетания. На всасывающем трубопроводе установлен манометр, показывающий давление всасывания. Блок ввода неисправностей позволяет вводить 4 неисправности в схему.
Сенсорный беспроводной пульт дистанционного управления позволяет подавать питание на стенд и вводить основные типы неисправностей, изучаемых на стенде.
Базовая комплектация:
|
Лабораторный стенд "Изучение принципа работы холодильника" |
1 |
|
Сенсорный беспроводной пульт дистанционного управления |
1 |
