Комплект учебно-лабораторного оборудования "Теплоснабжение и отопительные приборы"

По запросу

Добавить в корзину

В избранное

Распечатать

Комплект учебно-лабораторного оборудования "Теплоснабжение и отопительные приборы"

Артикул: УП6363

По запросу

Запросить цену

Задать вопрос

Гарантия и сервис ?

Оплата и доставка ?

Индивидуальная разработка ?

Важно!!!

Описание на сайте https://zarnitza.ru не является Техническим заданием для объявления аукциона и/или публичной офертой.

Чтобы получить соответствующее Техническое задание, просим обратиться к нам дополнительно!

Описание

Стенд напольного исполнения представляет собой размещенные на двух рамных конструкциях учебно-лабораторные модули "Тепловой пункт" и "Потребитель".

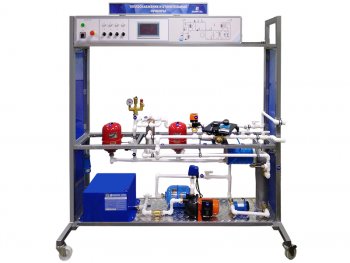

Модуль "Тепловой пункт", предназначенный для обеспечения стенда горячим теплоносителем и проведения лабораторных работ, направленных на изучение способов повышения эффективности работы системы отопления.

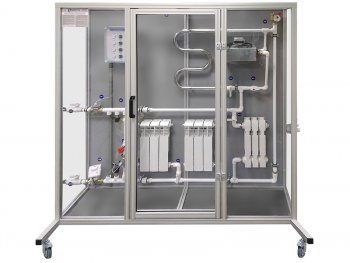

Модуль "Потребитель" с камерой для исследования тепловых приборов, предназначенный для изучения характеристик различных типов отопительных приборов и эффективности различных схем подачи в них теплоносителя.

Базовая комплектация:

Стенд лабораторный "Теплоснабжение и отопительные приборы"	1
Ноутбук	1
Программное обеспечение (на электронном носителе)	1
Комплект соединительных проводов и кабелей	1

Дополнительная комплектация:

Тепловизор переносной технический

Назначение

Комплект учебно-лабораторного оборудования (далее – стенд) "Теплоснабжение и отопительные приборы" предназначен для изучения методов энергосбережения и способов повышения эффективности обеспечения теплом зданий и сооружений.

Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по направлению "Теплотехника". Также оборудование может быть использовано на семинарах и курсах повышения квалификации персонала предприятий и организаций.

Технические характеристики

Габариты:

- Модуль "Тепловой пункт": 1900 х 800 х 1800 мм;
- Модуль "Потребитель": 1900 х 1200 х 1800 мм.

Масса: не более 270 кг.
Электропитание: 220 В, 50 Гц.
Потребляемая мощность от сети: не более 3,8 кВт.

Комплектация

Стенд лабораторный "Теплоснабжение и отопительные приборы".
Ноутбук.
Программное обеспечение (на электронном носителе).
Комплект соединительных проводов и кабелей.
Вывеска с названием стенда.
Паспорт изделия.
Руководство по эксплуатации.
Методические указания по выполнению лабораторных работ.

Состав

Модуль "Тепловой пункт":

Проточный электронагреватель.
Циркуляционный насос (2 шт.).
Центробежный насос.
Комплект расходомеров.
Расширительный бак.
Пластинчатый теплообменный аппарат.
Расходная ёмкость.
Модель длинной линии.
Группа безопасности.
Трехходовой кран.
Комплект преобразователей давления.
Комплект преобразователей температуры.
Модуль управления и индикации.

Модуль "Потребитель":

Биметаллический радиатор.
Алюминиевый радиатор.
Чугунный радиатор.
Кондиционер.
Инфракрасный обогреватель.
Модель стены из различных строительных материалов.
Модуль местного управления.
Расходомер.
Комплект преобразователей температуры.
Вентилятор охлаждения.
Комплект запорно-регулирующей арматуры.

Учебно-методическое пособие

1. Определение потерь тепловой энергии при ее транспортировании.
2. Определение гидравлической характеристики приборного узла.
3. Повышение эффективности работы системы отопления путем настройки и контроля температуры теплоносителя, поступающего в отопительный прибор из обратной линии путем смешения ее с теплоносителем, поступающим из котла.
4. Определение теплоотдачи отопительных приборов: радиатор, конвектор, змеевик.
5. Определение гидравлического сопротивления отопительных приборов.
6. Изучение устройства и основных характеристик отопительных приборов.
7. Экспериментальные исследования автоматизированной системы управления теплоснабжением с применением компьютерного управления.
8. Экспериментальные исследования эффективности работы электрического теплового котла.
9. Экспериментальные исследования эффективности системы теплоснабжения.
10. Определение коэффициентов затекания в прибор при осевом замыкающем участке.
11. Определение коэффициентов затекания в прибор при смещенном замыкающем участке.
